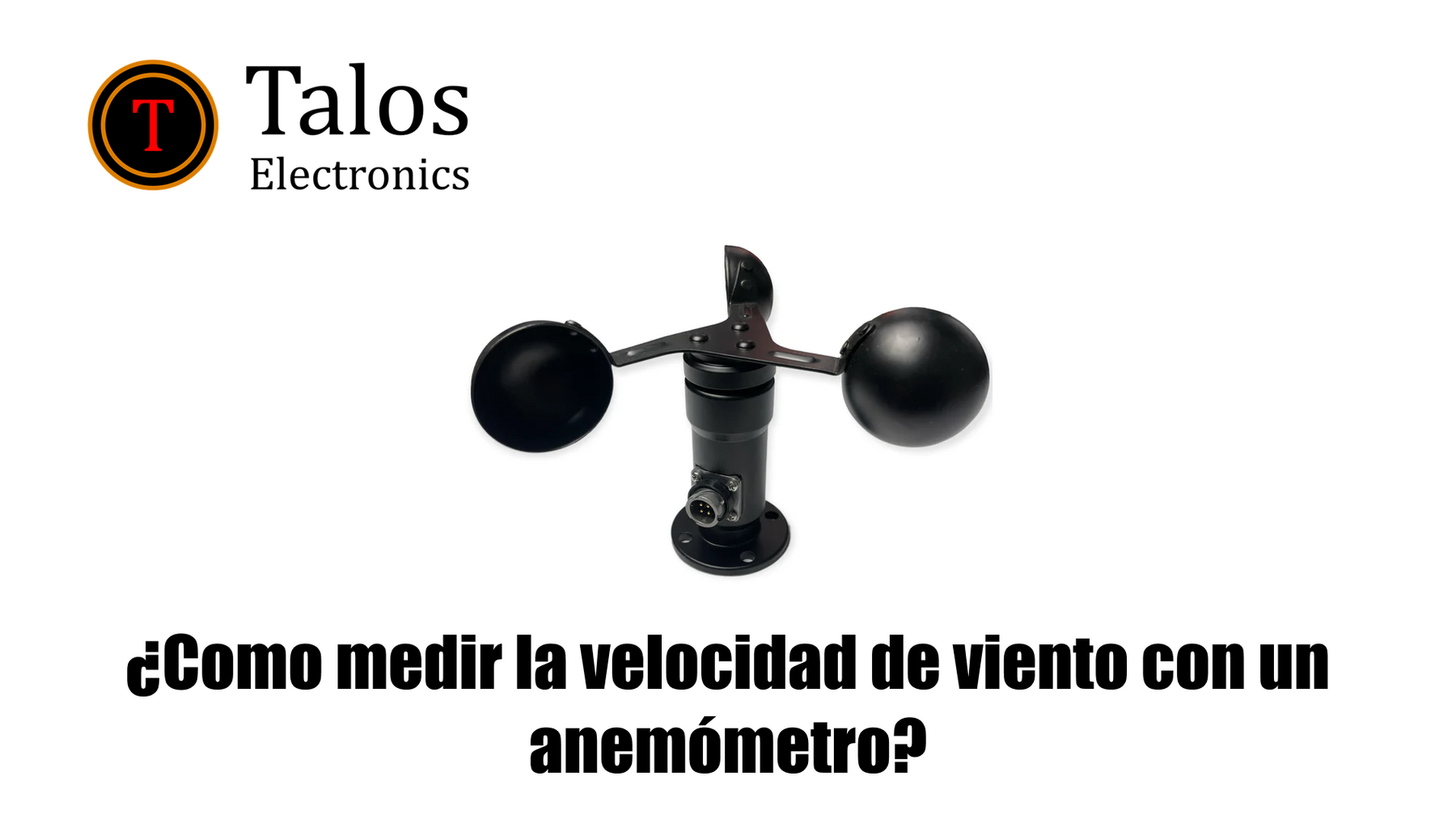

¿Como medir la velocidad de viento con un anemómetro?

El anemómetro es un aparato meteorológico utilizado para medir la velocidad del viento y así participar en la predicción del tiempo.

Especificaciones

• Color: negro.
• Estilo: tres tazas
• Material: aleación de aluminio.
• El modo de su señal de salida: 0-5 V (señal de voltaje)
• voltaje de suministro: DC 12-24V
• Consumo de energía: voltaje MAX≤0.3W
• Inicio de la velocidad del viento: 0,4-0,8 m / s
• resolución: 0,1 m / s
• Rango efectivo de medición de la velocidad del viento: 0-30 m / s
• Error del sistema: ± 3%
• Distancia de transmisión: más de 1000 m
• Medio de transmisión: transmisión por cable
• Modo de conexión: sistema de tres cables
• Temperatura de trabajo: -40 ℃ ~ 80 ℃
• Humedad de trabajo: 35% ～ 85

Desarrollo

De acuerdo con la hoja de especificaciones obtenemos que para calcular la velocidad debemos seguir la formula

velocidad = voltaje * 6

• Lo unico que debemos hacer es obtener el voltaje usando un pin del ADC A0
• Convertimos a voltaje
• Por ultimo ya con el voltaje podremos obtener la velocidad

Diagrama de conexión

Código
