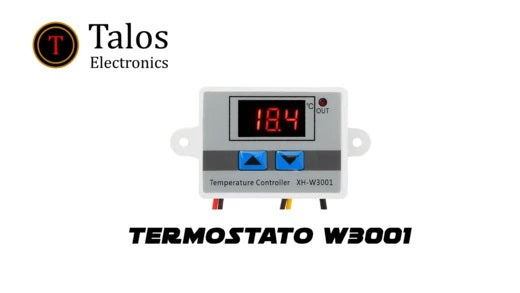

Control on/off termostato W3001

Control on/off termostato W3001

Con el Termostato W3001 puedes realizar control on/off de temperatura, la temperatura en la que se apaga y enciende una carga (12v) es completamente ajustable.

Una de las aplicaciones mas comunes del termostato es  realizar el control de temperatura de una incubadora.

La incubación artificial, es la incubación de huevos mediante máquinas incubadoras que brindan un medio ambiente adecuado y controlado para que se desarrollen las crías de aves.

Especificaciones

  • Temperatura rango de medición: -50 ~ 110 ℃
  • Rango de control de temperatura: -50 ~ 110℃
  • Precisión de la medición: ±0.2℃
  • Precisión de control: ±0.1℃
  • Medida de entrada: sonda NTC, 10K
  • Largo sonda = 1 metro, impermeable IP67
  • Fuente de alimentación: 12 V
  • Relay de Salida: 12V 10A(DC)

Construcción y medidas

Conexión

Material

 Ajuste de temperatura (offset)

Cuando la temperatura que se muestra en el display no es la correcta el modulo tiene una función de compensación de temperatura.

Para agregarle la compensación es necesario presionar ambas flechas y enseguida comenzara a parpadear un 0.0

Precaución!

Si se deja presionado ambas flechas por un tiempo prolongado el termostato se reiniciara con los valores de fabrica.

Ajustar temperatura de encendido

 Para poder visualizar la temperatura encendido solo basta con presionar la flecha hacia arriba y mostrara la temperatura a la que encenderá la carga de 12V.

Para modificarla es necesario mantener presionado la flecha hacia arriba y comenzara a parpadear, ahora solo basta modificar el valor a la temperatura de encendido deseada.

Ajustar temperatura de apagado

Para poder visualizar la temperatura apagado solo basta con presionar la flecha hacia abajo y mostrara la temperatura a la que apagara la carga de 12V.

Para modificarla es necesario mantener presionado la flecha hacia abajo y comenzara a parpadear, ahora solo basta modificar el valor a la temperatura de apagado deseada.

Esta versión de termostato la salida a rele no es un contacto seco, la salida esta directamente

Montaje

El montaje puede realizarse directamente sobre un riel din perforado tal como se muestra en la siguiente imagen

Artículo anterior Control touch para casco IRON MAN

Comentarios

David - diciembre 10, 2022

Qué fuente de poder le puedo colocar para que no se queme??

Rafael Lozano - septiembre 12, 2022

Hola Benjámin, es un indicador en display “HHH” el cual significa que el sensor está detectando valores fuera del rango, puede intentar reemplazar la sonda NTC.

Gerardo - septiembre 12, 2022

Buenas tardes .la pantalla me indica HHH y no lo puedo programar , por favor podrían decirme cual es la falla .
Muchas gracias

Benjámin - mayo 22, 2021

Porqué me sale en pantalla HHH

jorge - marzo 22, 2021

puedo conectar un foco de 40w y un ventilador

Ivan rodrguez - julio 3, 2020

Buenos Dia.

este equipo Control on/off termostato W3001 funcionará como interruptor para 4 placas paltier y sus 2 abanicos ?
