Display 7 segmentos

Display 7 segmentos

Introducción:

En esta aprenderás cómo utilizar un display de 7 segmentos en específico el de cátodo común,existen 2 tipos, como se mencionó anteriormente el de cátodo común y ánodo común, en la imagen 3.0 se puede observar cómo es internamente un display, el cual no es más que un conjunto de leds, que al encender varios segmentos se pueden formar los número del 0 al 9.

Imagen 3.0

Desarrollo:

El programa mostrará en un display de 7 segmentos la cuenta del 0-9 cuando llegue a 9 se reseteara el contador automáticamente.

Lista de material:

  • 1 Protoboard
  • 1 Arduino Uno
  • 1 Display 7 segmentos catodo comun
  • 7 Resistencias de 1K
  • Cables dupont

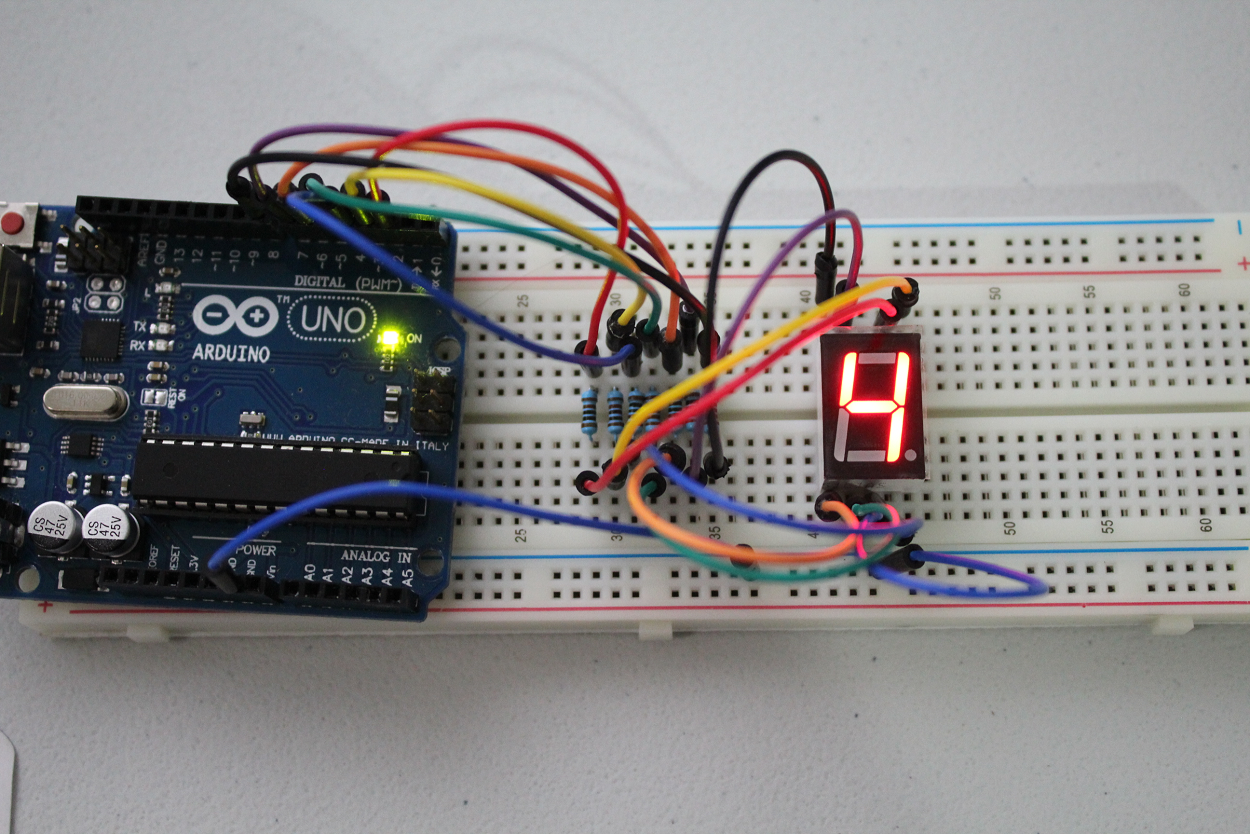

Lo primero que debes hacer es armar el circuito de la imagen 3.1 y tendría que
verse como el circuito físico imagen 3.2

Imagen 3.1

Imagen 3.2

Programa:

Lo siguiente que debes hacer es dirigirte a la carpeta “P3_Display_7_Segmentos”
y abrir el programa de arduino, enseguida crea tu propia copia.
Puedes modificar los pines a tu gusto pero debes recordar hacer los cambios en el
circuito, enseguida se crea la variable Número que va a ser la encargada de llevar
la cuenta. imagen 3.3



Imagen 3.3

En la imagen 3.4 se puede observar un extracto de código , ahí resalta la
estructura Switch, esta estructura evalúa la variable que esté dentro del paréntesis
si la variable vale 0 (case 0:)
debe mostrar un cero en el display, para lograrlo debes encender todos los
segmentos excepto el g.Dentro del switch case se encuentran los casos del 0 al 9
con la combinación adecuada de los segmentos para mostrar en el display en número correspondiente a la cuenta.

Reto

Ahora intenta combinar este programa con el programa pasado, es decir agregar
un botón y cuando se presione en lugar de encender una led incrementa la cuenta.



Código
