Fuente de voltaje ajustable DC-DC de 1.25~36 VCD 5 A 75 W XL4015

Fuente de voltaje ajustable DC-DC de 1.25~36 VCD 5 A 75 W XL4015

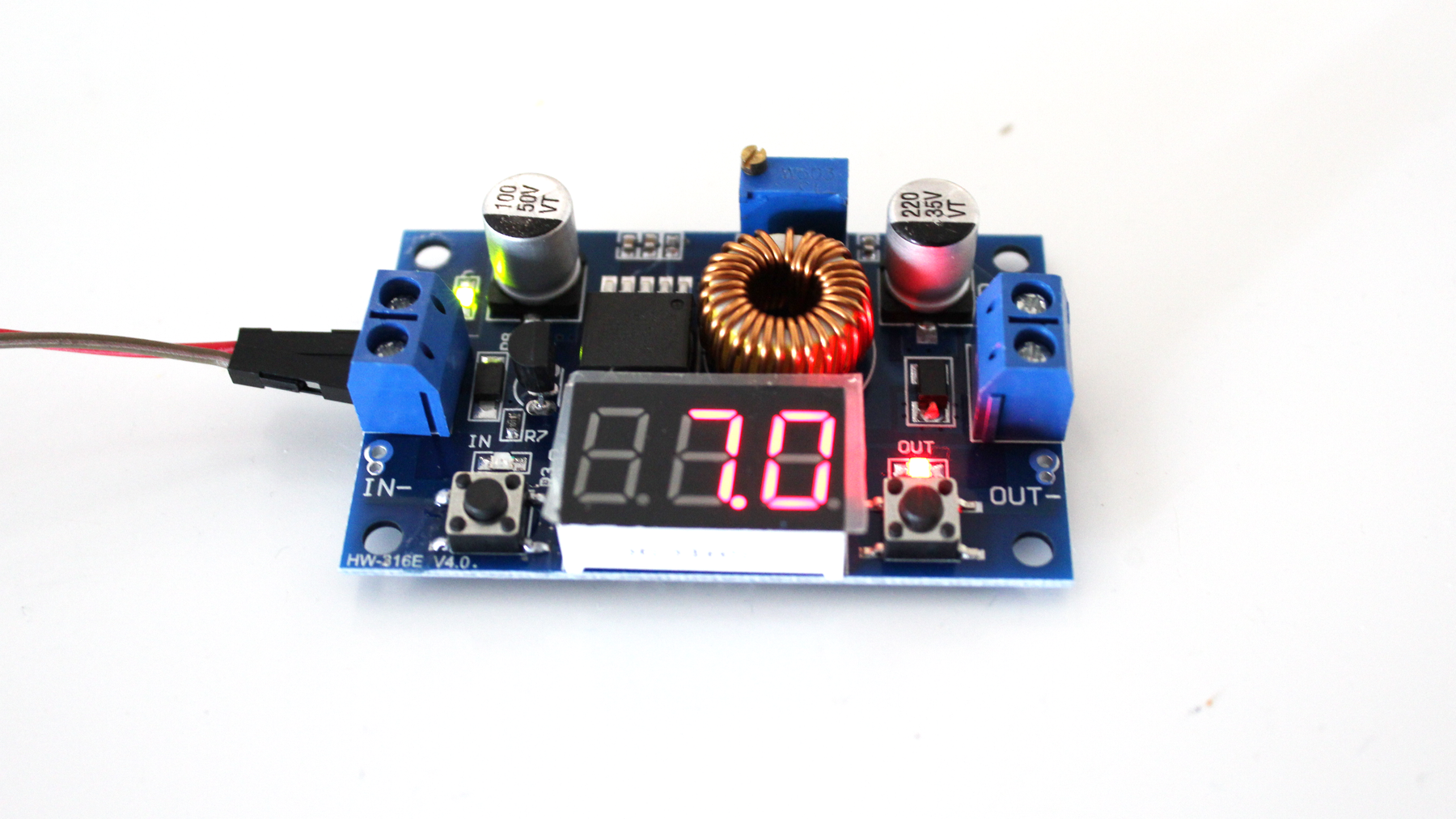

La Fuente de voltaje ajustable XL4015 de 75W, tiene un display de 7 segmentos y 3 dígitos. En los cuales nos muestra el voltaje de entrada y salida. Esta fuente es Step Down por lo cual solo nos regula el voltaje a una menor que el de entrada.

De el lado izquierdo de la fuente tenemos las terminales de conexiones para el voltaje de entrada que puede ser de 4 a 38 VCD

A un lado de cada terminal indica la entrada positiva (IN+) y negativa (IN-)

Tambien contamos con un boton abajo de esas terminales el cual si lo presionamos nos va apagar o encender el display.

De el lado derecho tenemos las terminales  de conexion para el voltaje de salida de 1.5 a 36 VCD con Hasta 5 A de corriente de salida

De igual manera al lado de las terminales indica el positivo (OUT+) y negativo (OUT-) de el voltaje de salida

Tambien contamos con un boton abajo de las terminales de salida el cual si lo precionamos nos pondra en el display el voltaje de salida o el voltaje de entrada.

A cada lado contamos con un led el cual nos va a indicar que voltaje se esta mostrando en el display IN para voltaje de entrada y OUT para el de salida. Estos leds se encienden cuando presionamos el boton de la derecha.

En la parte de superior de la fuente tenemos el potenciometro de precision con el cual regularemos el voltaje de salida girando el pequeño tornillo, la precision de ajuste es de hasta un 96%

Ahora puedes ajustar la fuente para el voltaje que necesites en tu proyecto
