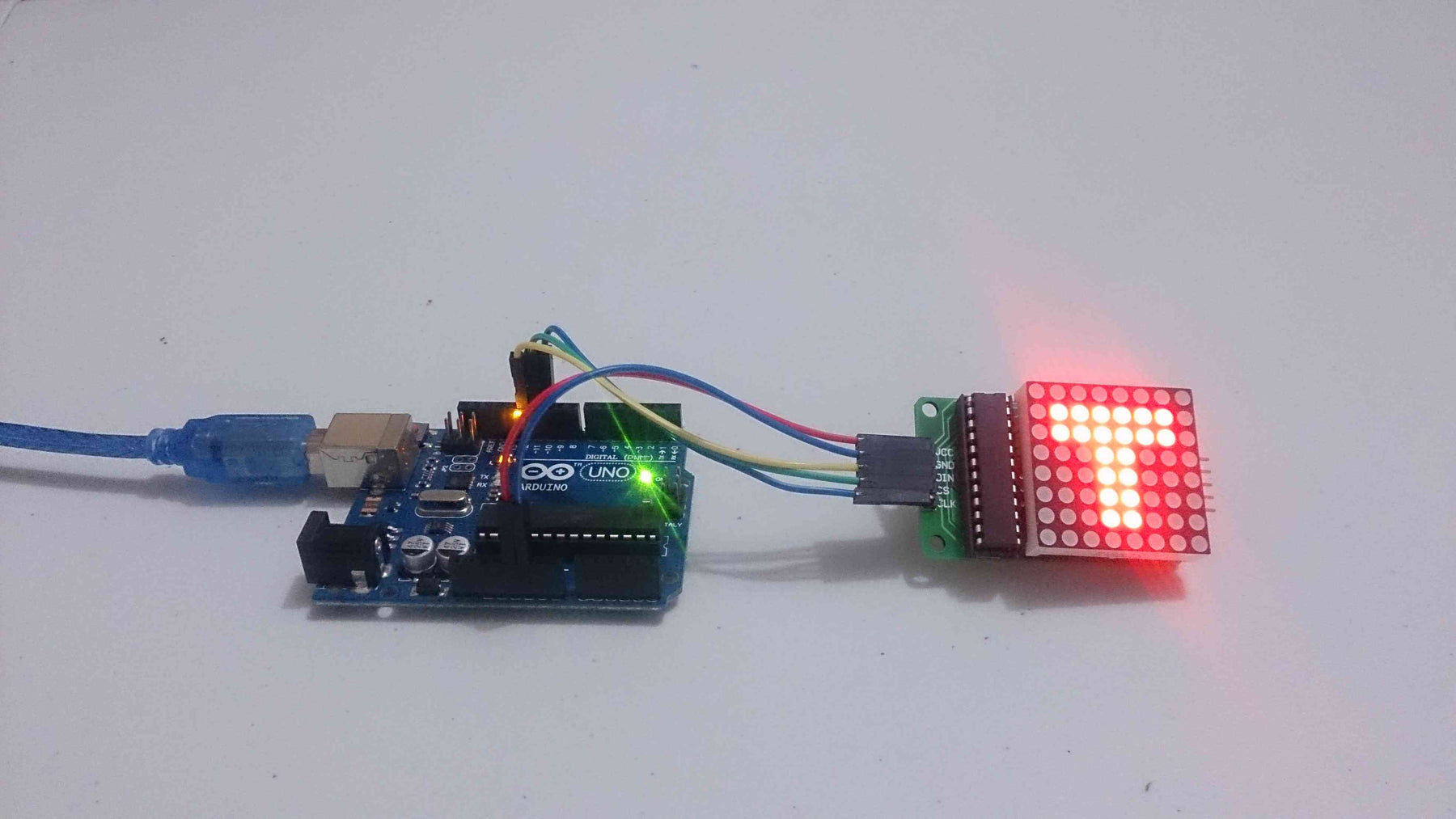

Kit Matriz Led De 8×8 Con MAX7219

Kit Matriz Led De 8×8 Con MAX7219

Introducción

Este producto es una matriz led de 8×8 controlado por el MAX7219.La matriz led
de 8×8 es compatible con Arduino y fácil de usar, sólo necesita tres líneas de
datos y dos líneas alimentación. Se puede utilizar para crear paneles de
visualización grandes. Usted puede hacer sus aplicaciones más brillantes debido
al ajuste del brillo led puede ser configurado por programación.



Especificaciones

  • Voltaje: 4.7 ~ 5.3 VDC
  • Corriente: 320 mA
  • Corriente máxima: 2 A
  • Temperatura de funcionamiento: 0 ~ 50 °C


Terminales

  • VCC
  • GND
  • DIN
  • CS
  • CLK


Lista de materiales

Desarrollo

Conexiones

Programa

El programa hara que aparezca una determinada letra o símbolo creada por ti mismo y mostrarla en una matriz de leds de 8×8.

Lo primero que tienes que hacer es descargar el programa “PixelToMatrix” lo ejecutaras como administrador y una vez abierto podrás observar una pantalla como la siguiente:

Lo que sigue es dibujar la letra que quieras mostrar en tu matriz de leds:

Una vez dibujado deberas presionar en el boton “Generate” y arrojara un array como el siguiente:

Enseguida debes crear un array en arduino como se muestra en la siguiente imagen:

Para mostrar los símbolos o letras que creaste basto mandarla a llamar con el siguiente comando “printByte(X);” donde X es igual al carácter que creaste con el programa del inicio

Descargas

Código+Liberia+Programa PixelToMatrix
