Introducción

Display LCD 20×4 con luz de fondo azul e interfaz I2C, ideal para proyectos de robótica, puedes controlarlo con Arduino, PIC, Raspberry, Beaglebone, etc

Especificaciones

  • Comunicación: I2C
  • Número de caracteres: 20 x 4
  • Iluminación: Azul
  • Contraste: Ajustable
  • Voltaje de alimentación: 5 VCD (vía Pin) 3.3 VCD (vía IDC10)
  • Interfaz: CII / TWI x1, x2 IDC10
  • Ángulo de visión amplio
  • Tamaño de punto: 0,55 x 0,55 mm
  • Tamaño de caracteres: 2,96 x 4,75 mm
  • Dimensiones: 98 x 60 x 24 mm

Terminales

  • GND
  • VCC
  • SDA
  • SCL

Lista de materiales

Desarrollo

Conexiones

Diagrama Electrico

Circuito fisico

Programa

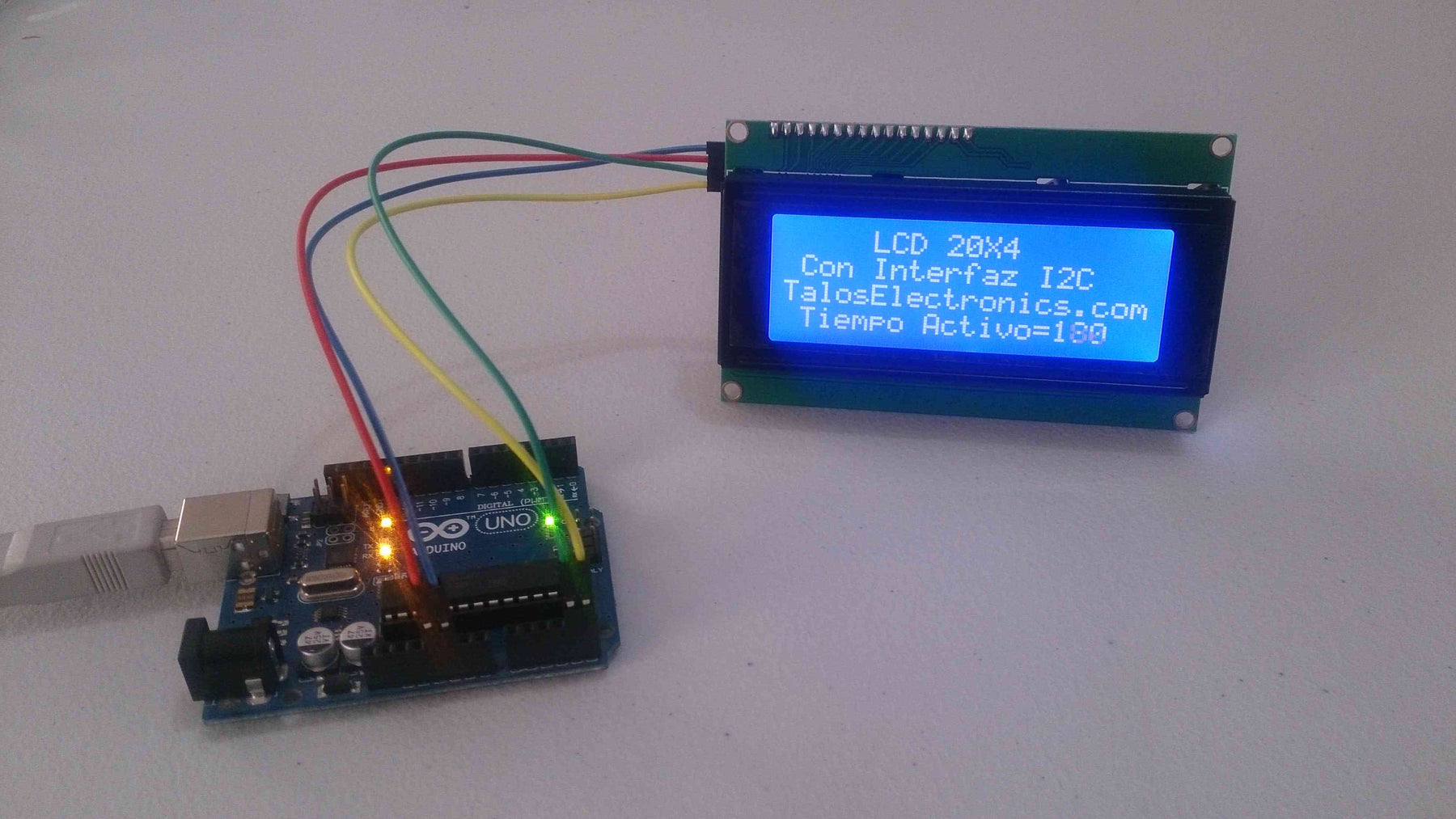

El programa mostrara una serie de mensajes y contara el tiempo en segundos que lleva encendida la pantalla como se muestra en la siguiente imagen:

Para este proyecto necesitaras la librería Wire.h y LiquidCrystal_I2C.h

Lo primero que tienes que hacer es incluir las librerías Wire.h y LiquidCrystal_I2C.h y configurar la pantalla como se muestra en la siguiente imagen:

Enseguida declararas la variable contador que nos servirá para llevar la cuenta de cuánto tiempo lleva activa la pantalla; En el void setup se configura la cantidad de columnas y filas de la pantalla en este caso es de 20×4; El comando lcd.blackligth() sirve para encender la luz de fondo de la pantalla:

Por ultimo escribirás la esencia del programa en el void loop posicionaras el cursor en la columna 5 fila cero esto para centrar el mensaje pero puede iniciar en la columna 0 fila 0 y seguirá mostrando el mensaje lo importante aquí es volver a posicionar el siguiente mensaje si no encimara el nuevo mensaje con el mensaje anterior; por ultimo mostramos la variable de contador y esperamos 1 segundo antes de volver a incrementar la cuenta quedando todo como en la siguiente imagen:

Descarga

Codigo y libreria
