LCD Nokia 5110 48x84 luz de fondo azul

LCD Nokia 5110 48x84 luz de fondo azul

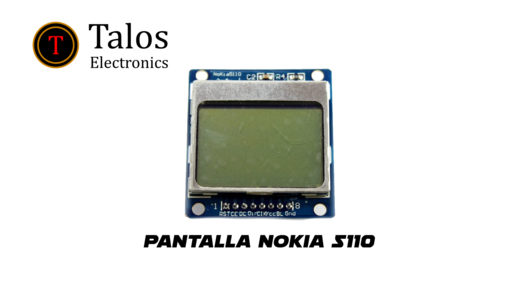

La pantalla emplea un controlador PCD8544 desarrollado por Philips, un controlador LCD de bajo consumo diseñado para manejar pantallas monocromas de 48 filas y 84 columnas.



El Nokia 5110 tiene un consumo muy reducido, lo que le hace apropiado para aplicaciones con baterías.

Pinout

Especificaciones

  • Un solo chip de LCD controlador PCD8544
  • Interfaz de comunicación: SPI
  • Voltaje de alimentación: 3.3 a 5 VCD
  • Consumo: 100mA
  • Tamaño de la pantalla: 1.5 in
  • Visualización de datos RAM 48 × 84 bits
  • Rango de temperatura : -25 a +70 ° C
  • Dimensiones : 42.8 x 46 x 5 mm
  • Peso: 13.5 g

Hoja de datos

Material

Tutoriales recomendados

Librerías

  • https://github.com/adafruit/Adafruit-PCD8544-Nokia-5110-LCD-library
  • https://github.com/adafruit/Adafruit-GFX-Library

Desarrollo

 El pin BL (Backlight) puede ir conectado a 3.3v con su resistencia limitadora de corriente o conectarla a un pin pwm para poder controlar el nivel de brillo de la pantalla.



Diagrama de conexión

Tamaño letras

display.setTextSize(1);//Tamaño de texto 1

El tamaño 1 es de tamaño 5×7 por lo que si incrementamos el tamaño de la letra a 2 el tamaño de cada letra será 10x14 y así sucesivamente.



display.setCursor(X,Y);

Cada carácter con tamaño 1 ocupa 8 bits, por lo que podríamos escribir 14 caracteres de forma horizontal (EJE X).

 Para el eje Y



Escribir texto

Comenzaremos un hola mundo

Podemos invertir los colores muy fácilmente.

display.setTextColor(WHITE, BLACK);
