Medir temperatura y humedad DHT21 ASAIR

Medir temperatura y humedad DHT21 ASAIR

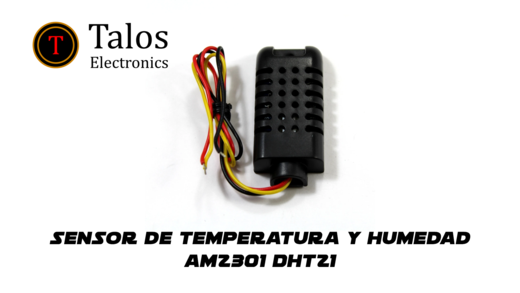

El DHT21 es un sensor digital de temperatura y humedad relativa de buena precisión en un empaque robusto. Integra un sensor capacitivo de humedad, un termistor y un microcontrolador encargado de realizar la conversión analógica a digital. Su empaque de plástico es más robusto comparado a los sensores DHT11 y DHT22, esto hace del DHT21 un sensor ideal para aplicaciones en exteriores.

ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 3.5V - 5.5V DC
  • Consumo corriente: 1mA - 1.5mA
  • Tiempo de sensado: 2s
  • Protocolo digital: Single bus (1 cable)
  • Rango de Temperatura: -40 hasta 80°C
  • Resolución Temperatura: 0.1°C
  • Precisión Temperatura: +- 0.5°C
  • Rango de Humedad Relativa: 0 a 100% RH
  • Resolución Humedad: 0.1%RH
  • Precisión HR: +- 3%
  • Modelo: AM2301
  • Dimensiones: 60*28*12mm
  • Carcasa de plástico negro
  • Longitud cable: 50cm

PINOUT

  • Rojo: Alimentación + (5 VDC)
  • Negro: Tierra (0 VDC)
  • Amarillo: Datos digitales I/O

Desarrollo

Para obtener la temperatura y humedad emplearemos la libreria DHT.h desarrollada por adafruit la cual esta disponible en el siguiente enlace:

https://github.com/adafruit/DHT-sensor-library

Diagrama de conexión

Código

Por ultimo abrimos el monitor serial para comprobar la temperatura y humedad que esta detectando el sensor DHT21.
