En esta ocasión vamos a probar a fondo este dispositivo llamado Micro Bit, veremos sus características principales y la forma en que se programa.

¿Que es Micro:bit?

Micro Bit es un microcontrolador programable, se puede utilizar para todo tipo de prototipos, desde robots hasta instrumentos musicales. "Las posibilidades son infinitas" como dice su pagina oficial Microbot.org

Según la pagina oficial "Se puede programar desde cualquier navegador web en Bloques, Javascript, Python, Scratch y más; no se requiere ningún otro software." probaremos la opción del navegador web y sus aplicaciones mobile.

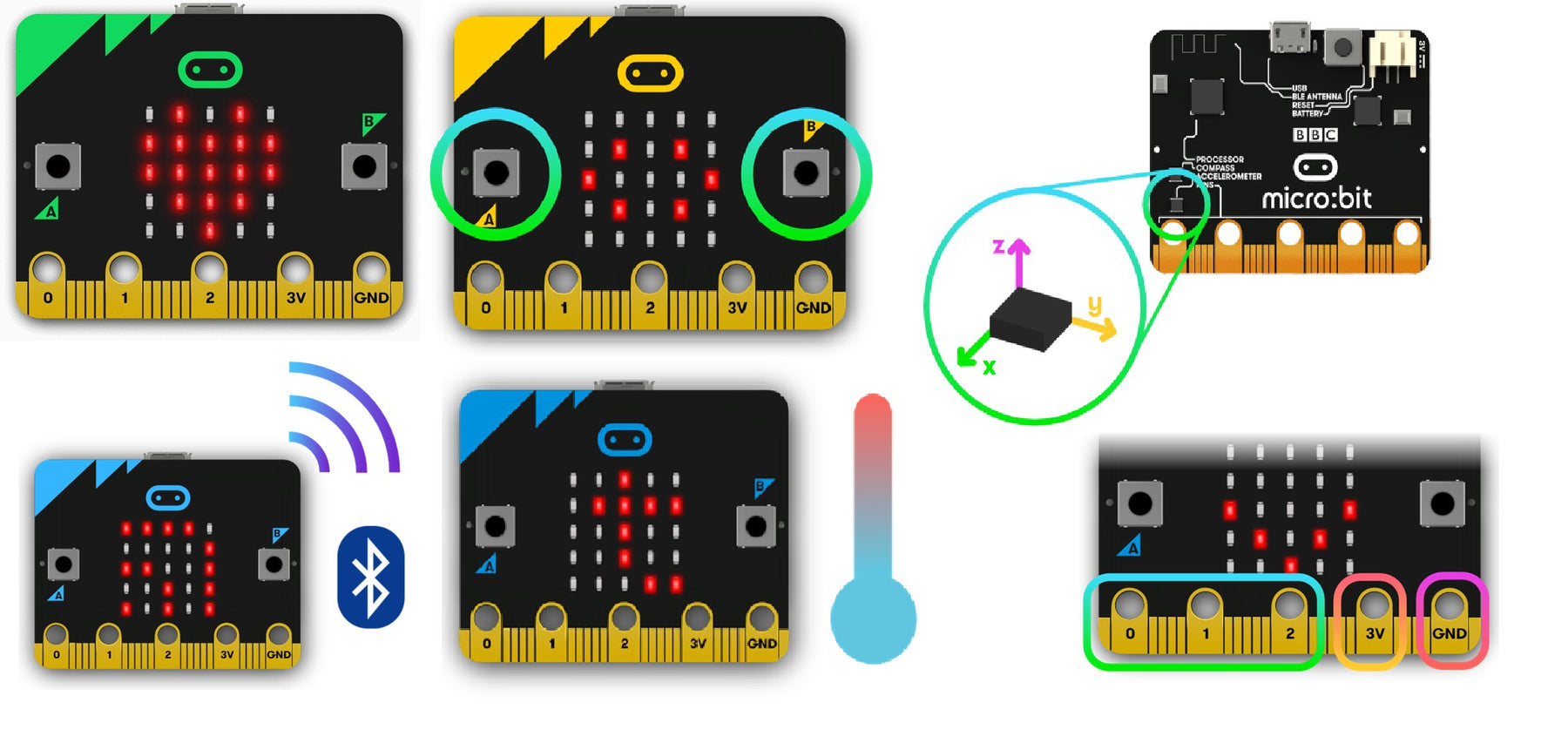

Características

-25 Leds con la posibilidad de controlar cada led de forma independiente.

-2 Botones fisicos

-25 pinesHay 25 conectores externos en el conector de borde de la micro:bit.

-Sensor de luz: Al invertir los LED de la pantalla para que se convierta en una entrada, la pantalla LED funciona como un sensor de luz básico, lo que te permite detectar la luz ambiental.

-Sensor de temperatura: El micro: bit no tiene un sensor de temperatura dedicado. En cambio, la temperatura provista es en realidad la temperatura de la matriz de silicona en la CPU principal. Sin embargo, como el procesador generalmente se enfría (es un núcleo ARM de alta eficiencia), la temperatura es una buena aproximación de la temperatura ambiente.

-Acelerómetro: es capaz de detectar otras acciones, por ejemplo, agitar, inclinar, y caer libremente.

Hola mundo con Micro:bit

Material:



Programando desde navegador web:

 Paso 1:

Ir al siguiente enlace: https://makecode.microbit.org/



Paso 2:

Hacer click en nuevo proyecto:



La forma en la que se va a programar es a bloques, podemos observar dos bloques al iniciar el proyecto:

1) Al inicio

2) Para siempre

Tendremos una visualización previa del comportamiento de nuestro micro:bit

Los bloques se encuentran organizados por categorías tal como se muestra en la figura.

Paso 3:

Para este ejemplo vamos a seleccionar el bloque "Mostrar icono" y lo arrastramos al bloque "para siempre"

Enseguida agregamos el bloque "pausa ms"

Paso 4:

Duplicamos los bloques y nuestro blink quedaría listo

Paso 5:

Por ultimo elegiremos los iconos que queremos mostrar en nuestra matriz de leds

también podemos crear nuestros propios iconos

Paso 6:

Ahora vamos a darle un nombre a nuestro proyecto y enseguida damos click en Descargar

Paso 7:

Vamos a subir el archivo que se descargo a nuestra tarjeta micro:bit

conectamos la tarjeta a nuestra computadora

Entramos a la carpeta de descargas y damos click derecho en el archivo que se descargo y lo enviamos a micro:bit

En cuanto se termine de pasar el archivo podremos observar en nuestra tarjeta lo que el simulador nos mostraba



Programando desde la aplicación:

Paso 1:

Descargar e instalar la aplicación micro:bit,

Paso 2:

Una vez instalada y antes de abrir la app es necesario tener activo el bluetooth:

Esta es la pantalla principal al abrir la app

Paso 3:

Vamos a la opción "Choose micro:bit" y después seleccionamos la opción "Pair a new micro:bit"



Paso 4:

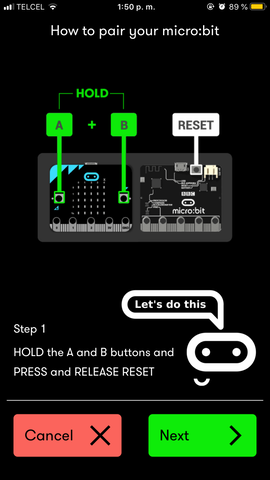

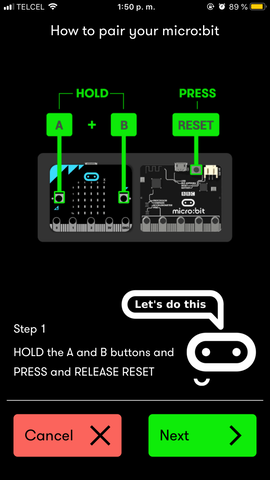

Para poder vincular el micro:bit es necesario mantener presionados los botones A y B y y luego reset sin soltar A y B hasta que se muestre un código de vinculación

Código de vinculación

Paso 5:

Vamos a dibujar el icono que aparezca en la matriz, enseguida nuestro dispositivo intentara conectarse a la tarjeta micro:bit

 Paso 6:

Ahora nos pedirá que si queremos vincular nuestro teléfono con la tarjeta, lo enlazamos y ahora ya estará listo para empezar a programar:

Paso 7:

Vamos a Home y seleccionamos la opción de "Create Code"

Paso 8:

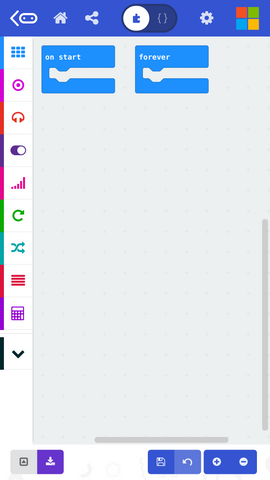

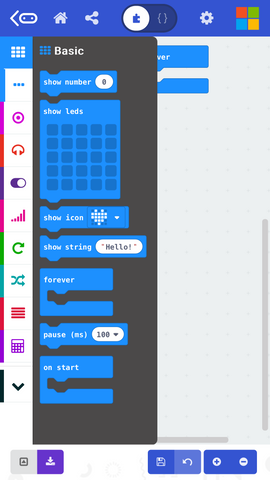

La interfaz es muy parecida a la versión del navegador, tenemos los bloques organizados en categorías

Paso 9:

Tal como hicimos con la versión del navegador vamos a hacer un blink con dos iconos, agregando los siguientes bloques:

Paso 10:

Ahora vamos a subir el código a nuestra tarjeta para ello presionamos el botón morado que esta en la esquina inferior izquierda:

Enseguida repetimos el proceso de vinculación que hicimos al comienzo. A y B al mismo tiempo para poner nuestra tarjeta visible para transferir nuestro codigo

Listo ahora se mostrara nuestro programa y lo podremos probar y seguir programando todas las veces que queramos.
