Módulo Relevador de 1 canal

Introducción

El relé o relevador es un dispositivo electromagnético. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

Especificaciones

• Voltaje entrada: 5 V
• Voltaje de control:3 ~ 9 V
• Voltaje de salida: 250 VCA o 30 VDC
• Corriente a la salida: 10 A
• Dimensiones: 43 x 17 mm

Terminales

• VCC – Voltaje de entrada de 5 V
• IN – Voltaje de entrada de 3.3 V
• GND – Tierra común del circuito

Lista de materiales

• PC
• Clavija
• Foco con socket
• Destornillador
• Arduino UNO
• Modulo relevador 1 canal
• Cables Dupont M-M

Desarrollo

Conexiones

Diagrama Eléctrico

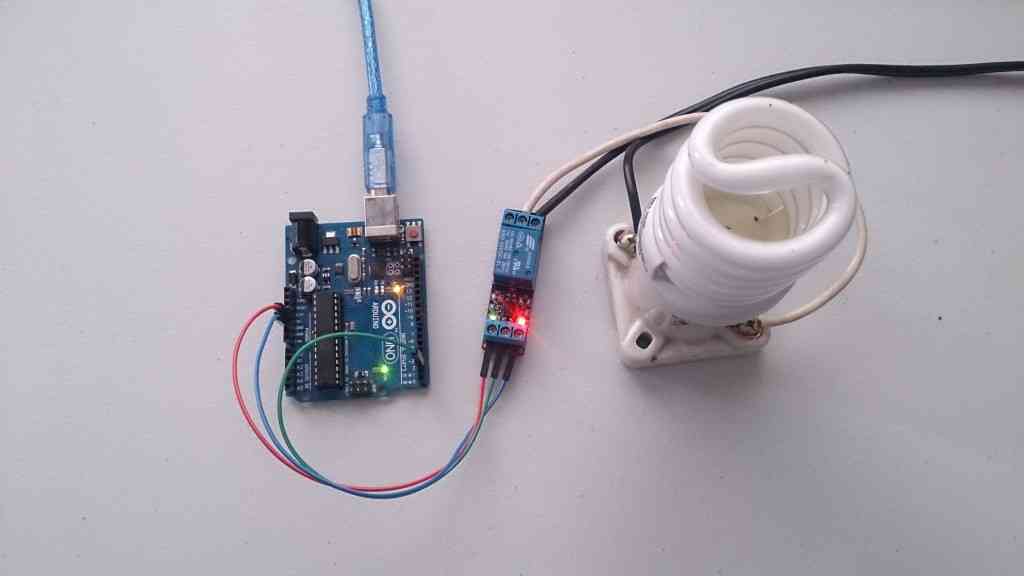

Circuito físico

Programa

El programa hará que encienda y apague cada segundo un foco de 120 VCA.

Lo primero que debes hacer es definir el pin que utilizaras para mandar la señal al relevador, una vez hecho lo anterior debes definir que el pin 2 es una salida y mandamos un uno lógico a la salida, esto para que el foco inicie apagado.

Lo siguiente es encender el foco mandando un cero a la salida 2 del arduino y permanecerá encendido por 1 segundo el tiempo lo puedes elegir a tu gusto, enseguida debes apagar el foco mandando un uno lógico a la salida 2 del arduino y de nuevo tiene que esperar 1 segundo antes de que vuelva a repetirse el ciclo.

Código
