Módulo temporizador con rele

Módulo temporizador con rele

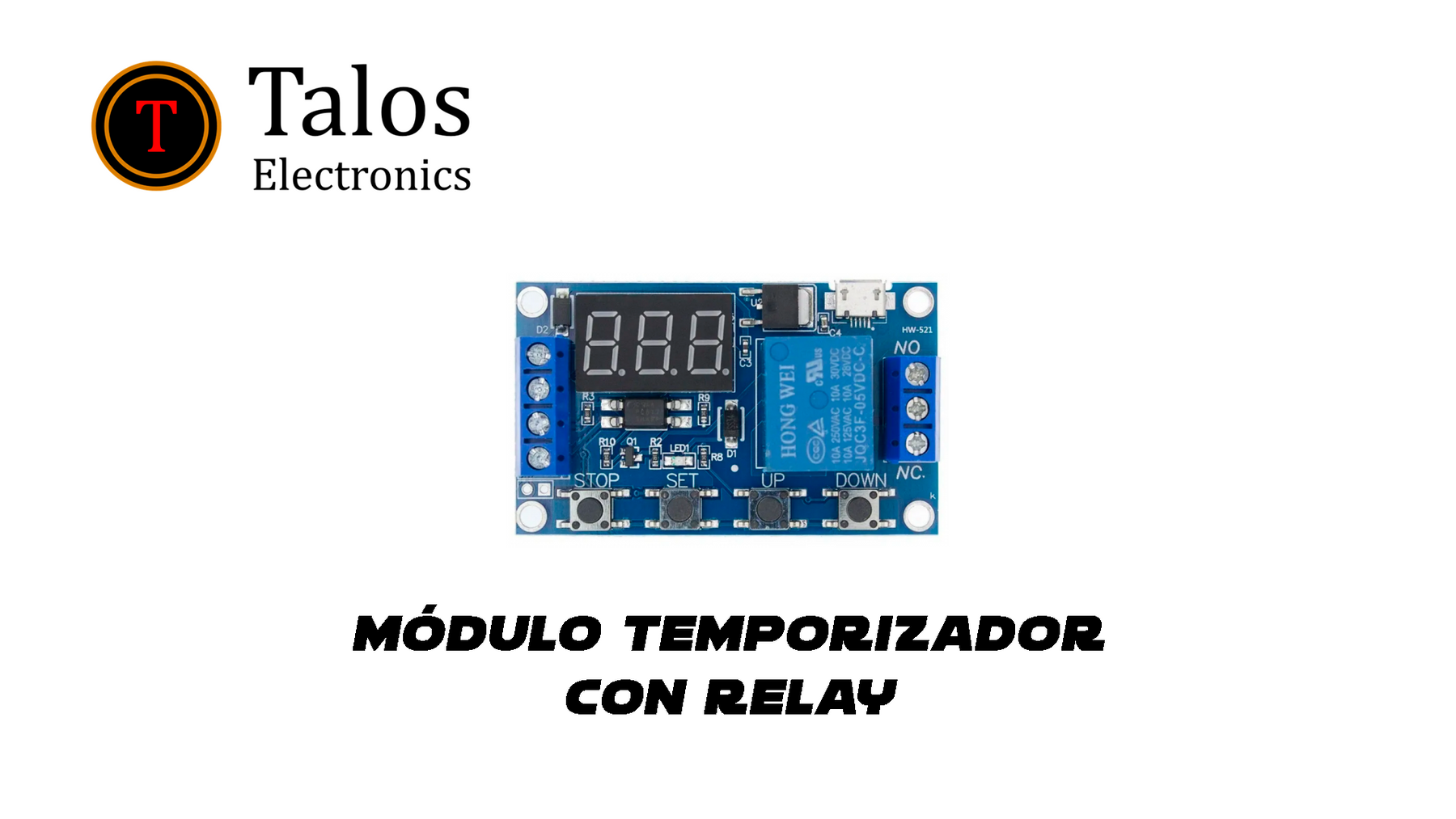

Módulo temporizador con salida a relevador, cuanta con 7 nivel diferentes de configuración puede contar hasta 999 minutos.Ideal para programar encendido y apagado de equipos, sistemas de riego, automatización etc.

Especificaciones

  • Carga nominal: 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28VDC;
  • Fuente de alimentación del módulo: 6 a 30VDC;
  • Tiempo de ajuste: 0,1 a 99,9 segundos, 1 a 999 segundos y 1 a 999 minutos;
  • Salidas: contacto NO reversible (normalmente abierto), NC (normal cerrado), C (común)
  • Corriente por canal: hasta 10A
  • Módulo temporizador ajustable
  • Entrada micro USB para alimentación
  • 7 niveles diferentes de configuración



El modulo temporizador segun las especificaciones del fabircante se puede alimentar en un amplio rango de voltaje que va desde 6V hasta maximo 30v DC.

Es importante alimentar el modulo y unir el de GND_T con GND para que cuando se le mande el pulso por el pin trigger pueda funcionar sin ningún problema.

Modos de operación

El modulo temporizador cuenta con 7 modos de operación

P1.1 Temporizador sin interrupciones

P1.2 Temporizador con reinicio por demanda

P1.3 Temporizador con corte por demanda

P-2 Temporizador con retardo y sin interrupción

P3.1 Temporizador con  retardo y repetición con corte por trigger.

P3.2 Temporizador con inicio inmediato , retardo y repetición con corte por trigger.

P-4 Temporizador con inicio por fin de pulso y reinicio por trigger por fin de pulso

Para poder elegir

Temporizador sin interrupciones

Para seleccionar este modo de operación se bebe presionar el botón set por 3 segundos, aparecera en el display P1.1.

Para configurar el tiempo solo debemos presionar el boton set 1 vez y aparecera en el display OP indicandonos que configuraremos el tiempo de operación del timer.

Con los botones UP y DOWN podremos ajustar el tiempo.

Por ultimo dejamos presionado set y parpadeara 3 veces, lo cual significa que se ha configurado y selecionado el modo de operación P1.1

Temporizador con reinicio por demanda

En este modo de operación si mandamos un segundo pulso cuando este el temporizador activo reiniciara la cuenta.

Para seleccionar este modo de operación se bebe presionar el botón set por 3 segundos, aparecera en el display P1.2

Para configurar el tiempo solo debemos presionar el boton set 1 vez y aparecera en el display OP indicandonos que configuraremos el tiempo de operación del timer.

Por ultimo dejamos presionado set y parpadeara 3 veces, lo cual significa que se ha configurado y selecionado el modo de operación P1.2

P1.3 Temporizador con corte

Este modo de operación al recibir el primer pulso comenzara a contar con normalidad pero al recibir el segundo pulso este se reinicia el tiempo y esperara al siguiente pulso para volver a contar.

Para seleccionar este modo de operación se bebe presionar el botón set por 3 segundos, aparecera en el display P1.3

Para configurar el tiempo solo debemos presionar el boton set 1 vez y aparecera en el display OP indicandonos que configuraremos el tiempo de operación del timer.

Por ultimo dejamos presionado set y parpadeara 3 veces, lo cual significa que se ha configurado y selecionado el modo de operación P1.3
