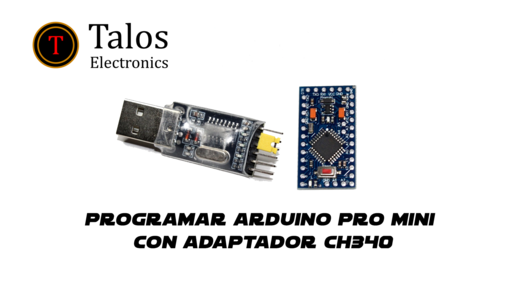

Programar arduino pro mini con adaptador ch340

Programar arduino pro mini con adaptador ch340

Módulo convertidor de usb a ttl con el chip CH340G, ideal para aplicaciones con puerto serial entre PC y microcontroladores, se puede seleccionar el voltaje de operación de 3.3v a 5v

  • Voltaje de operación: 5v/3.3v
  • Led indicador de status

Instalar driver ch340

Descargar el driver ch340 siguiendo el enlace.

Se descargara un archivo CH341SER.exe

Ejecutar el archivo y precionar INSTALL

Para saber si el driver se instalo correctamente abrimos el administrador de dispositivos y en puertos com debe aparecer el CH340

Una vez instalado procedemos a conectar el adaptador con el arduino de la siguiente manera

 Nota la comunicación es cruzada TX con RX y RX con TX.

Vamos a cargar el siguiente programa:

 Por ultimo debemos seleccionar la tarjeta arduino Pro mini y seleccionas el puerto.

 Seleccionamos subir y justo cuando diga subiendo presionaremos el botón de reset de la placa arduino.
