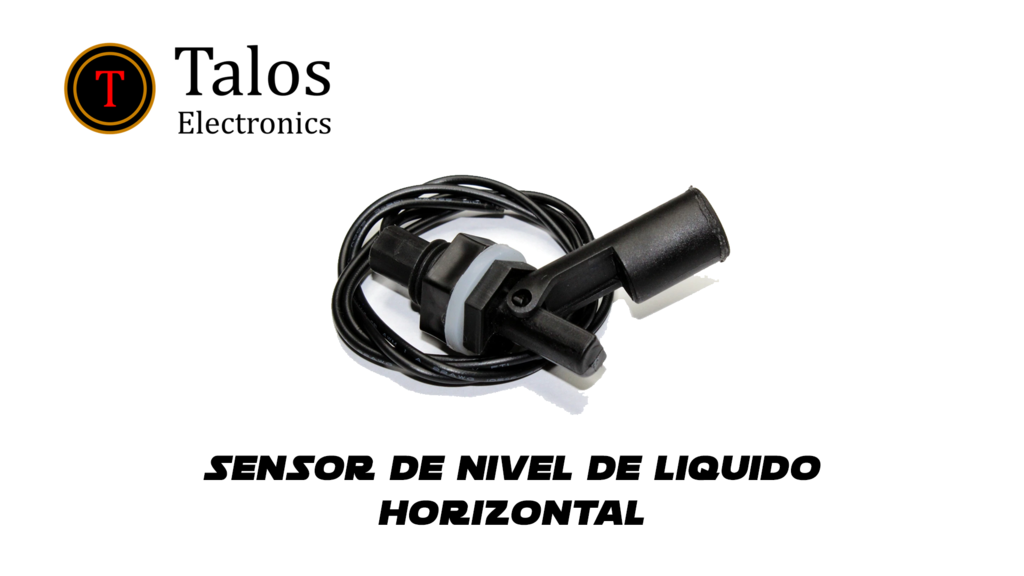

Sensor de nivel liquido horizontal

Sensor de nivel de líquido anticorrosivo, cuando el nivel del líquido sube, el flotador se activa. El modo de operación puede ser modificado para que el sensor se active en alto o bajo.

Especificaciones:

• Voltaje de operación: 0-100 VCD o 0 a 220 VCA
• Corriente de operación 0.5 A
• Temperatura de funcionamiento: -30 a 125 ° C
• Carga máxima: 10 W
• Longitud del cable: 40 cm.
• Dimensiones: 9 x 3 ø 26 cm.
• Peso: 30 g.

Material

• 2 sensores de nivel horizontal anticorrosivo
• 1 arduino uno
• 1 recipiente
• 1 bomba 12v
• 1 Eliminador 12v
• 1 modulo relevador 1ch

En la imagen podemos ver el sensor en modo de operación normalmente abierto, cuando el nivel sube el contacto se cierra permitiendo circular la señal de control.

En la imagen podemos ver el sensor en modo de operación normalmente cerrado, cuando el nivel sube el contacto se abre lo cual nos permite apagar la bomba cuando llego a un nivel.

El siguiente ejemplo se tratara de accionar una bomba siempre y cuando cumpla con el nivel mínimo de otra manera la bomba de agua se dañaría.

Diagrama de conexión

Programa

En este ejemplo pudimos ver la manera de conexión del sensor para hacerlo normalmente abierto o normalmente cerrado según lo montemos.
