Sensor de ritmo cardíaco

Sensor de ritmo cardíaco

Descripción:

El sensor de pulso cardíaco se conecta directamente al dedo o al lóbulo auricular para censar las pulsaciones, cuenta con un sensor óptico de alta resolución, etapa de amplificación y filtrado de la señal medida.  Ideal para proyectos de electrónica, mecatrónica y bioelectrónica.

 El proyecto consistira en mandar las señales del sensor a una pantalla 16x2 indicandonos nuestro pulso en la misma.

Especificaciones:

  • Circuito Integrado: LM393
  • Voltaje de operación: 4 ~ 6 VCD
  • Indicación de salida de señal
  • Un solo canal de salida.
  • La señal de salida es activa en bajo.
  • Cuando se detecta el sonido, la salida es bajo y se ilumina el indicador.
  • Distancia de inducción: 0.5 metros
  • Dimensiones: 32 x 17 x 8 mm.

    Lista de materiales:

    • Led rojo



    Comenzaremos realizando las conexiones de el sensor de pulso cardíaco como se muestra en el siguiente diagrama

    y a continuacion las conexiones de la pantalla 16x2 con i2c

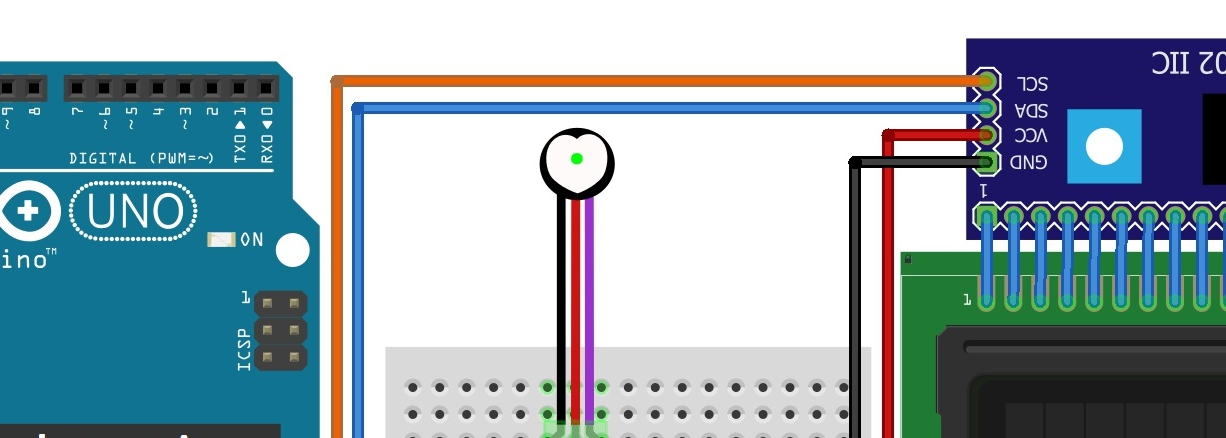

    Conectando todo junto quedaria de la siguiente manera:

    Ahora cargaremos el codigo



    CODIGO

    Una vez cargado el codigo vamos a abrir el Serial Plotter el cual nos arrojara los valores en una onda en el monitor

    Y listo tendriamos nuestro sensor de pulso cardiaco



    Artículo anterior Sensor de presencia RCWL-0516

    Comentarios

    Rafa - mayo 22, 2021

    hola les, no es ningún simulador es el monitor serial usando el plotter de arduino.
    Tu también lo puedes usar si presionas CTRL + SHIFT + L.
    Esto con la versión del IDE de arduino 1.8.13

    les - mayo 22, 2021

    qué simulador es??

    Patricia - octubre 10, 2019

    Me podrías pasar tu código, por faavor? :c
