Sensor de sonido, micrófono

Sensor de sonido, micrófono

Descripción:

Módulo Sensor Detector de Sonido ajustable mediante un potenciometro, ideal para proyectos de robótica.

 El proyecto consistira en prender un led cada vez que el sensor detecte sonido.

Especificaciones:

  • Circuito Integrado: LM393
  • Voltaje de operación: 4 ~ 6 VCD
  • Indicación de salida de señal
  • Un solo canal de salida.
  • La señal de salida es activa en bajo.
  • Cuando se detecta el sonido, la salida es bajo y se ilumina el indicador.
  • Distancia de inducción: 0.5 metros
  • Dimensiones: 32 x 17 x 13 mm
  • Peso: 3.3 g

    Lista de materiales:

    • Resistencia de 220ohms



    Comenzaremos realizando las conexiones de el sensor de sonido como se muestra en el siguiente diagrama

    Continuaremos con las conexiones de el led

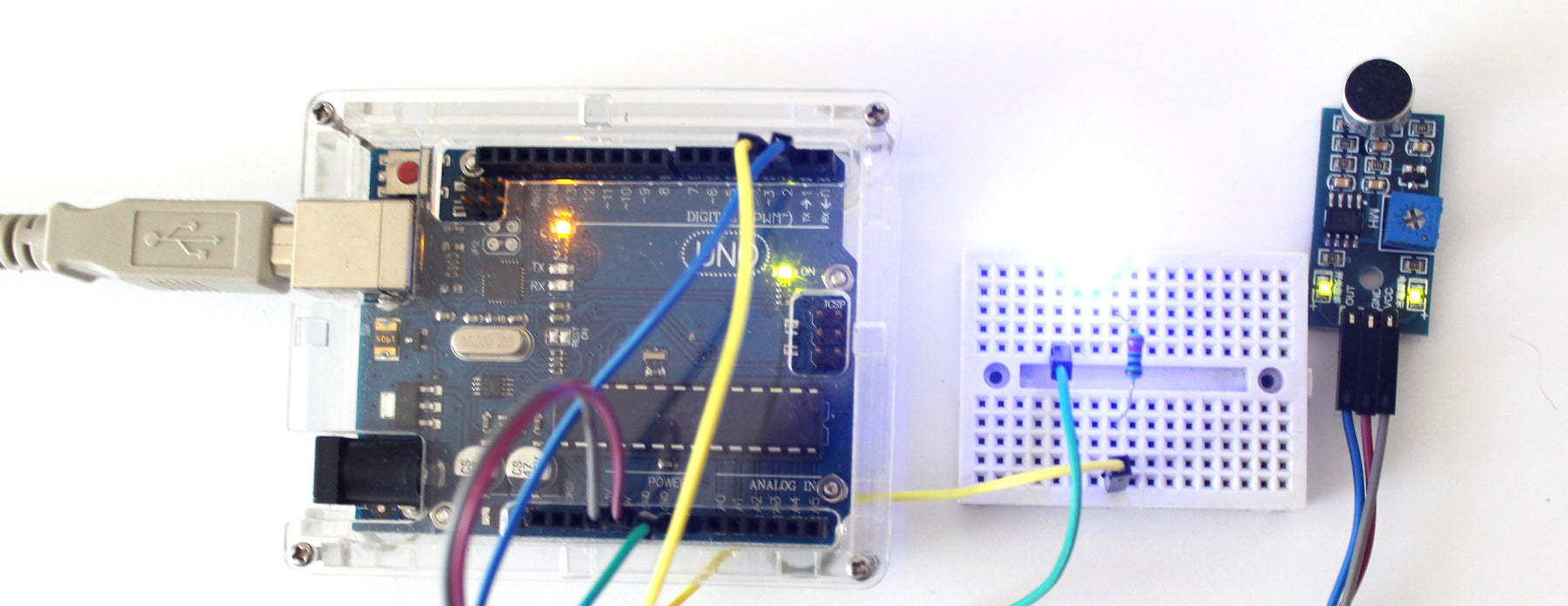

    Y las conexiones nos deberian de quedar de la siguiente manera

    Ahora cargamos el codigo

    CODIGO

    Solo nos faltaria ajustar con un desarmador el potenciometro incluido en el modulo, para ajustar la sensibilidad del mismo.
