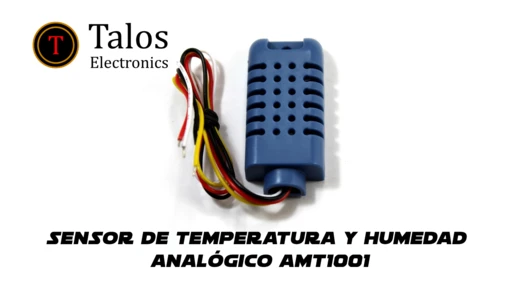

Sensor de temperatura y humedad analógico AMT1001

Sensor de temperatura y humedad analógico AMT1001

El sensor de temperatura y humedad analógico AMT1001, utiliza una resistencia para medir la temperatura y humedad, la salida es un voltaje analógico con comportamiento lineal.

Especificaciones:

  • Modelo: AMT1001
  • Voltaje de operación: 4 ~ 5.5 VCD
  • Salida: 0.6 ~ 2.7 VCD
  • Consumo de corriente: 2 mA
  • Medición humedad: 20 ~ 90% RH con presión 5%
  • Medición temperatura: 0 ~ 50 °C con presión ± 0.5 °C
  • Tiempo de respuesta: 10 s
  • Peso: 17 g
  • Dimensiones: 59 x 27 x 13 mm

Hoja de datos

Lista de material

  • Arduino uno
  • Sensor de temperatura y humedad analógico AMT1001

Desarrollo

Como la descripción del articulo menciona el sensor AMT1001 es un sensor analógico de temperatura y humedad.

Pin out



Diagrama de conexión

La salida de temperatura y humedad es lineal con un rango de medición de 0 - 50°C la siguiente tabla nos muestra el comportamiento.

Es importante usar la resistencias de 10K entre el pin temperatura y el pin de entrada.

Código

Resultados

Es importante usar la resistencias de 10K para el correcto funcionamiento.
