Sensor de temperatura con relevador

Sensor de temperatura con relevador

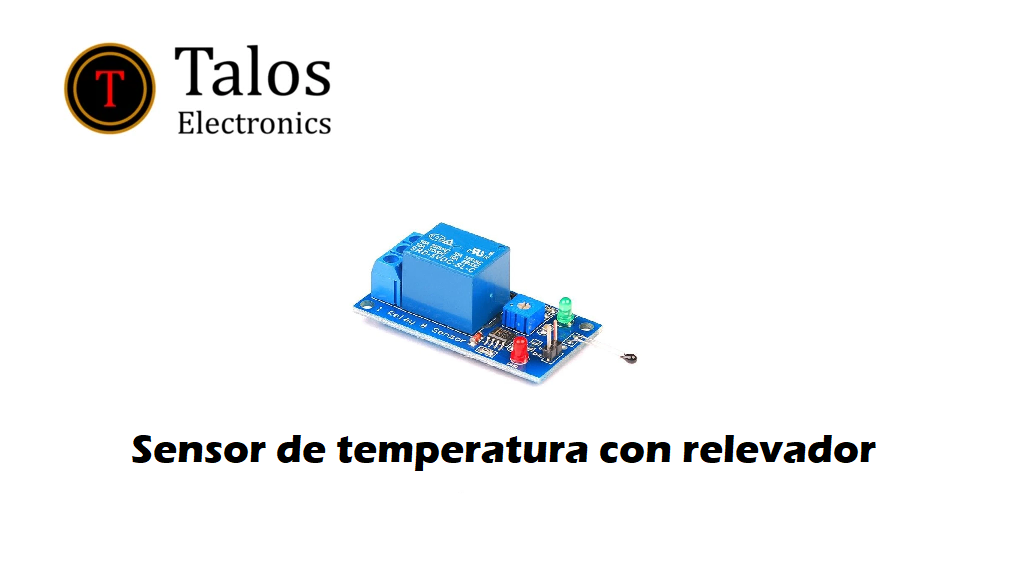

Modulo relevador con sensor de temperatura. El sensor que usa el modulo es un termistor.

El relevador se activa cuando el sensor detecta la señal según los parámetros calibrados.

El modulo cuenta con un relevador para controlar una carga AC directamente, cuenta con las terminales normalmente abierto, normalmente cerrado y el común.

Especificaciones:

  • Voltaje de alimentación: 3.3 ~ 5 VCD
  • Voltaje de suministro: 250 VCD / 30 VCD a 10 A
  • Dimensiones: 50 x 26 x 17 mm
  • Peso: 14.6 g

¿Qué es un termistor?

Un termistor es un tipo de resistencia cuyo valor varía en función de la temperatura. Su funcionamiento se basa en la variación de la resistividad que presenta un semiconductor con la temperatura. Este componente se usa frecuentemente como sensor de temperatura​.

El término proviene del inglés thermistor, el cual es un acrónimo de las palabras Thermally Sensitive Resistor (resistencia sensible a la temperatura).

Existen dos tipos de termistores,

  • NTC, tienen una resistencia inferior al aumentar la temperatura
  • PTC, tienen una resistencia superior al aumentar la temperatura

 Material

Diagrama de conexión

Para calibrar el modulo solo basta con girar el potenciómetro ya sea para configurar la carga a la temperatura actual (Cuando el foco enciende) o a una temperatura mayor (Hasta que encienda el foco).
