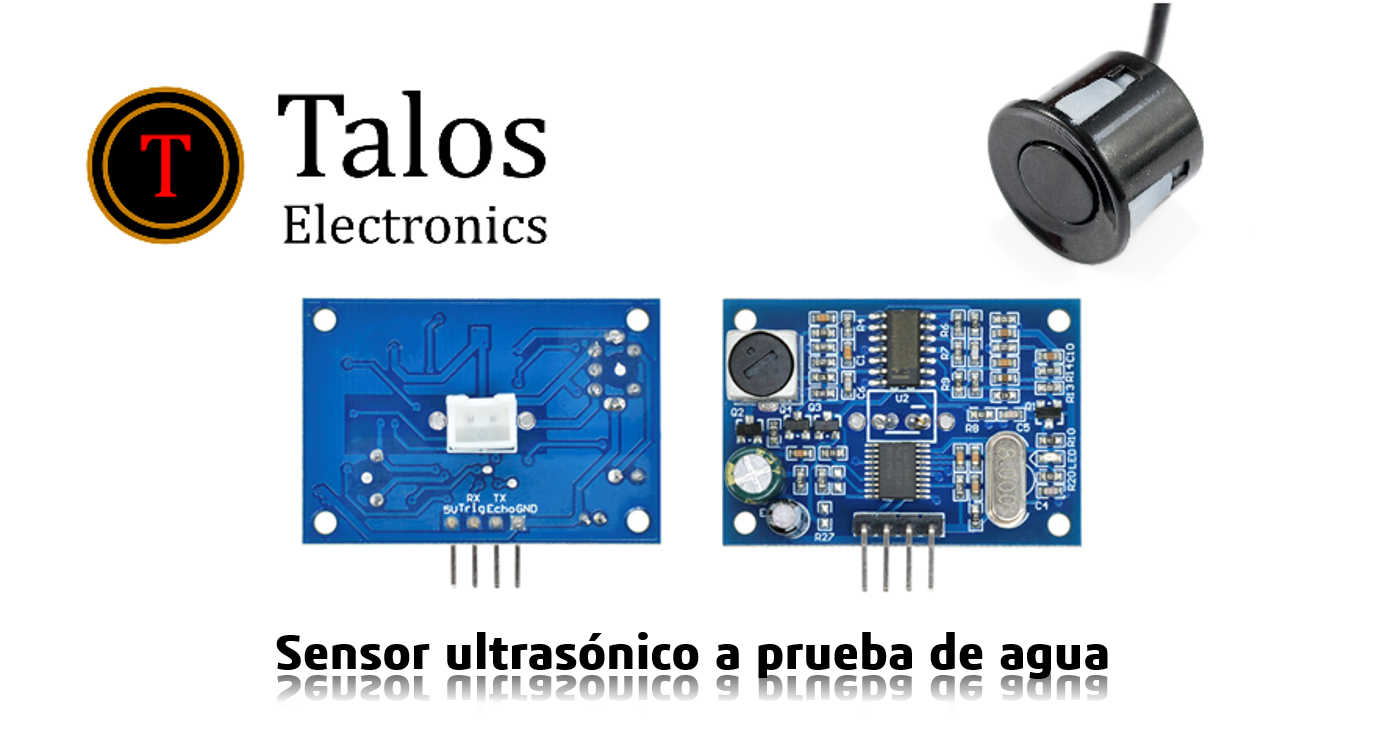

Sensor ultrasonico a prueba de agua

Sensor ultrasonico a prueba de agua

Introducción

El sensor JSN-SR04T es un sensor de distancia ultrasónico el cual funciona para determinar la distancia de un objeto en un rango de 25 a 450 cm.

Este sensor lo podemos observar en los muchos vehículos por lo normal en la parte trasera, la principal característica de este sensor es su pequeño tamaño y la resistencia al agua, muchas de las veces necesitamos medir la proximidad de un objeto, pero el ambiente que debe soportar como temperatura y humedad no cualquier sensor podría soportarla.

Requisitos:

Tener instalado el IDE de arduino

Saber como descargar un repositorio de GitHub

Material

Desarrollo



Pines

VCC- voltaje de funcionamiento 3 – 5V

TRIG- Emite la señal ultrasónica mínimo 10 us

ECHO- Recibe la señal de rebote 150us-25ms

GND- gnd

Para calcular la distancia seguiremos la siguiente formula

La velocidad a la que viaja el sonido es una constante y es igual a 340 ms/s pero las unidades se encuentran en metros/segundo, necesitamos cambiarlas a centímetros/micro-segundos

La ecuación para calcular la distancia quedaría de la siguiente manera:



Ahora que sabemos cual es el principio de funcionamiento podemos comenzar, vamos a calcular la distancia de un objeto y mostrarla en una pantalla lcd 16x2 con una interfaz i2c para facilitar las conexiones.

Diagrama de conexión ultrasonico



Diagrama de conexión de la pantalla lcd i2c



Se emite un pulso de sonido (TRIG), se mide la anchura del pulso de retorno (ECHO), se calcula la distancia a partir de las diferencias de tiempos entre el Trig y Echo.

Por ultimo mostramos la distancia en la pantalla y en el monitor serial

si usted tiene dudas de como utilizar esta pantalla le recomendamos que vea el anterior tutorial

Tutorial LCD 16x2 i2c

Descargas Links

Como descargar un repositorio

Hoja de datos

Codigo,Diagrama etc
