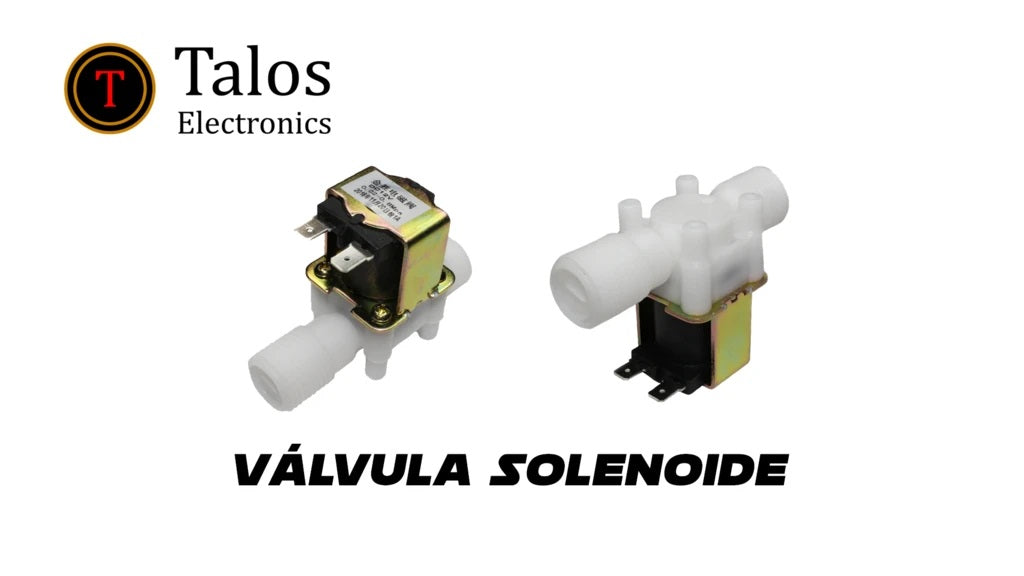

Válvula solenoide

Válvula solenoide

La válvula es normalmente cerrada, si le aplicas un voltaje para activarla se abrirá dejando pasar el líquido.

El líquido solo puede pasar en un sentido y requiere de una presión mínima de funcionamiento de al menos 0.02 Mpa.

Se pude utilizarla con 6V y consumirá entorno a 200mA, también será menos potente, su voltaje nominal es 12V (320 mA).

Características:

  • Diámetro interior: 14mm
  • Diámetro exterior: 20mm
  • Tamaño de rosca (entrada y salida): 1/2"
  • Presión de funcionamiento: 0.02 Mpa - 0.8 Mpa
  • Temperatura: de 1 ℃ a 75 ℃
  • Tiempo de respuesta (abrir): ≤ 0.15 sec
  • Tiempo de respuesta (cerrar): ≤ 0.3 sec
  • Alimentación: 12VDC
  • Ciclo de vida: ≥ 50 milliones de ciclos

Lista de material

Desarrollo

Para poder utilizar la válvula solenoide a 12v con arduino es necesario utilizar un modulo relevador.

La conexiones son las siguientes, el contacto que se usara sera el normalmente abierto (NO) en seria a la fuente externa de 12v.

 Diagrama de conexión

El código lo que hara sera activar y desactivar el relevador cada determinado TIEMPO_DE_LLENADO, si tenemos un caudal constante de 60L/min quiere decir que si dejamos abierta la valvula 2000ms obtendremos un volumen de 2 Litros.



Github
