Descripción:

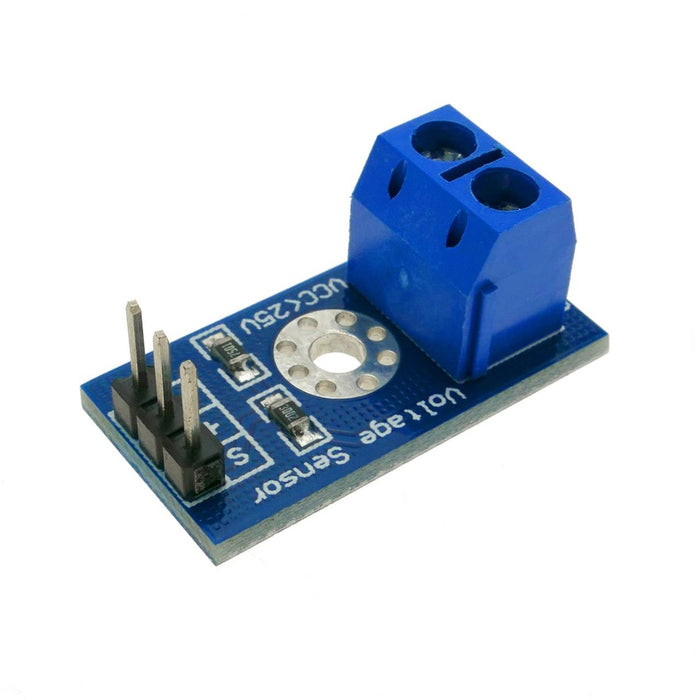

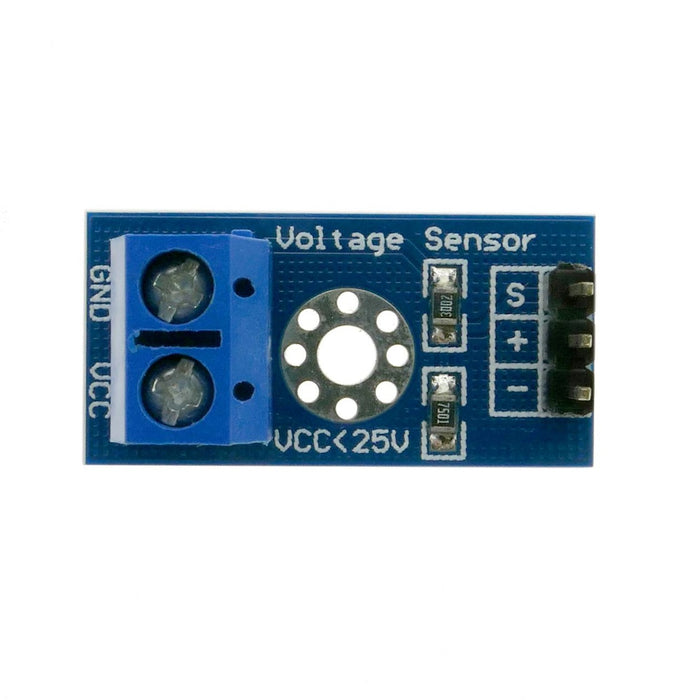

Este módulo es capaz de medir el voltaje que se basa en el diseño de divisor de tensión resistivo. El voltaje de medición no es mayor a 5 veces el voltaje de entrada, para 5V = 25 V, para 3.3 V / 16.5 V.
Especificaciones:
- Voltaje de entrada: 0 ~ 25 VCD
- Tensión de detección: 0.02445 ~ 25 VCD
- Resolución de voltaje analógico: 0.00489 VCD
-
Interfaz de salida:
- "+" conectado 5 / 3.3V
- "-" GND con bloqueo
- "s" alfileres AD Arduino conectado
-
Interfaz de entrada:
- VCC
- GND
