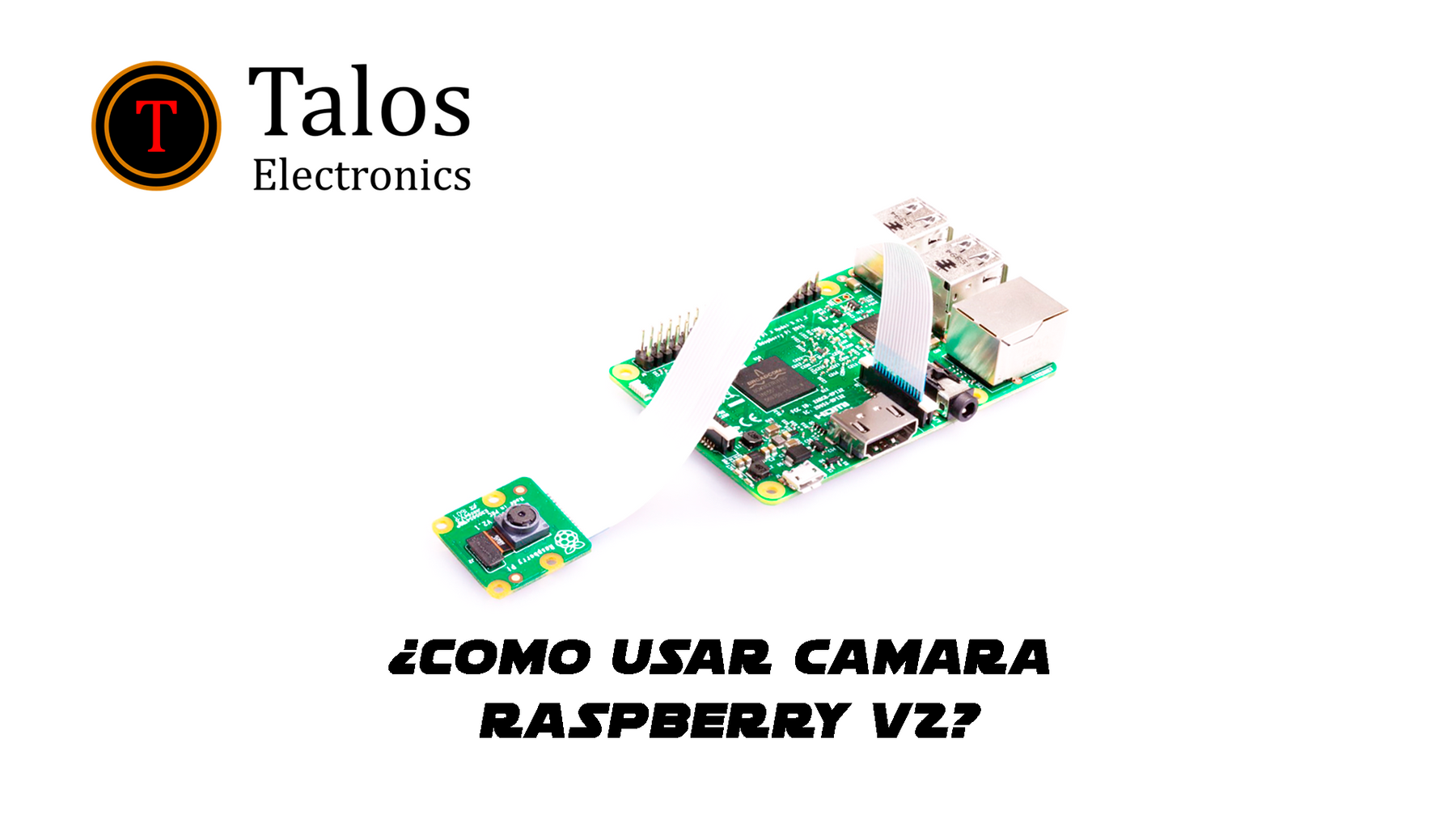

¿Como usar camara v2.1 para raspberry?

Este módulo de cámara tiene un sensor de 8 megapíxeles IMX219 de Sony, se puede usar para tomar videos de alta definición, así como fotografías. Es fácil de usar para principiantes y funciona con todos los modelos de Raspberry Pi 1, 2 y 3.

Especificaciones:

Imágenes de alta calidad.
Alta capacidad de datos.
Enfoque fijo de 8 megapíxeles.
Compatible con 1080p30, 720p60 y VGA90.
Sensor de imagen CMOS Sony IMX219PQ.
Cable plano de 15 contactos.

Dimensión: 25.3 x 24 x 10.2 mm
Peso: 17.3 g

Tutoriales de apoyo

Material

Instalación de cámara

Para instalar la cámara solo basta con conectar el flex con las letras azules hacia el jack de audio:

Habilitar la cámara

ir a menú, preferencias, configuración de raspberry pi

Después en interfaces y activamos la opción cámara.

Nota:

Para que los cambios hagan efecto es necesario reiniciar la raspberry.

Usando la cámara

Antes de tomar una foto con la cámara es importante ajustar el focus manualmente para ello ejecutamos el siguiente comando

raspistill -t 0

se abrirá una ventana con una visualización previa con la cual podremos ajustar el focus girando la lente a la izquierda o a la derecha hasta obtener la mejor imagen.

Capturar imagen por linea de comandos

Podemos conectarnos directamente a nuestra raspberry mediante ssh.

Una vez conectado a la raspberry ejecutamos el comando

raspistill -o nombre_archivo.jpg

Capturar imagen usando python

Primero debemos crear un archivo con extension .py, para hacerlo abrimos la terminal y escribimos

cd Desktop/
nano test-camara.py

Nos abrira una ventana con el editor nano

pegamos el siguiente código

from picamera import PiCamera
from time import sleep

camera = PiCamera()

camera.start_preview()
sleep(5)

camera.capture('/home/pi/Desktop/test.jpg')

camera.stop_preview()

Nota: es importante configurar sleep durante al menos dos segundos antes de capturar una imagen, ya que esto le da tiempo al sensor de la cámara para detectar los niveles de luz.

Después presionamos control + x, confirmamos con S y después confirmamos con enter.
