Comunicación arduino RS422 con modulo MAX490

Comunicación arduino RS422 con modulo MAX490

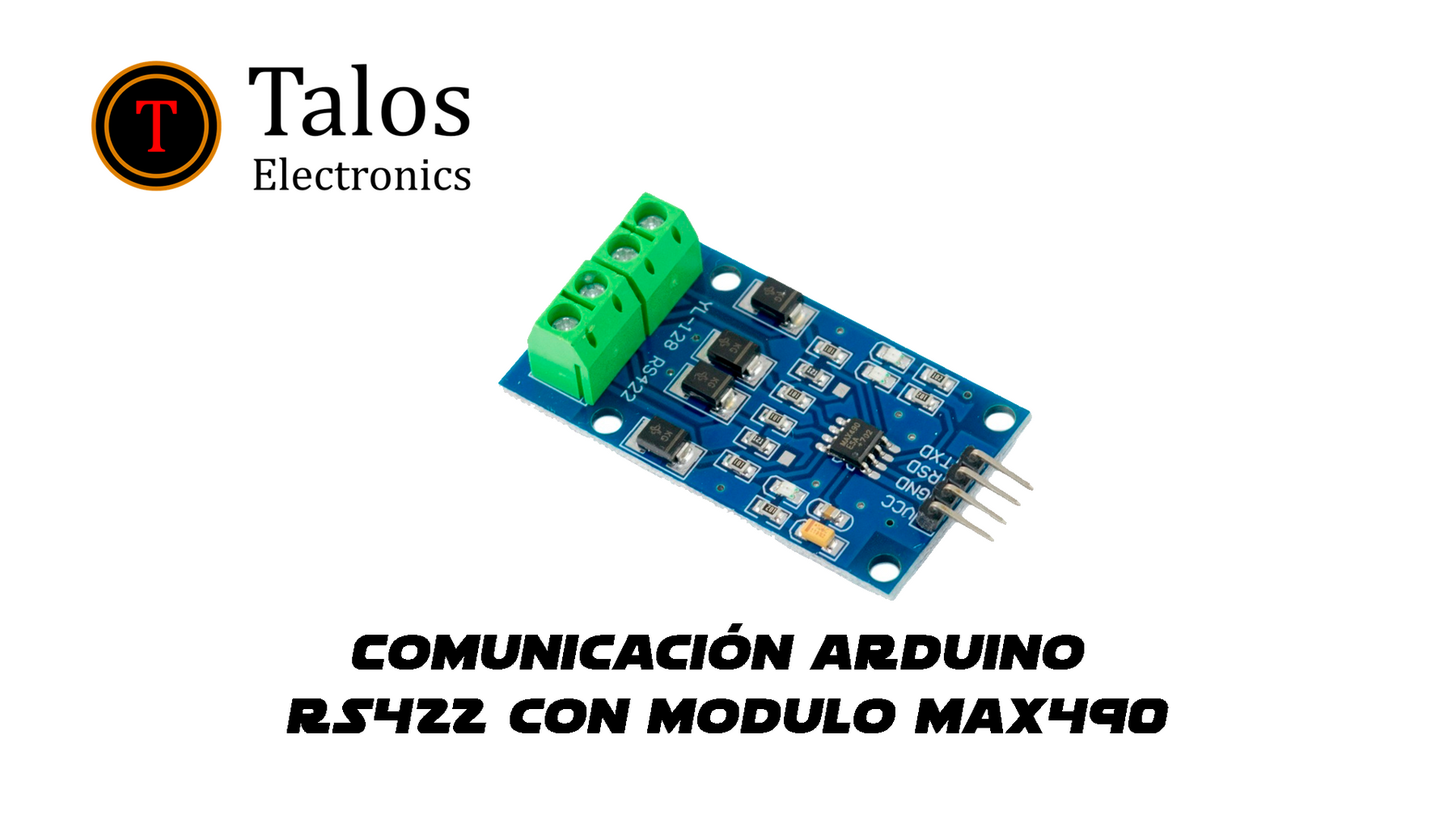

El modulo Rs422 a serial es ideal para realizar comunicación a larga distancia. El modulo incorpora el chip MAX490 para convertir las señales de Serial al protocolo RS-422 y viceversa.

Soporta una distancia máxima de 1500 metros, mediante 4 cables: 2 para transmisión y 2 para recepción, se puede utilizar cable UTP Cat5/6 para el cableado.

Especificaciones

  • Voltaje de operación: 5VDC
  • Chip principal: MAX490
  • Interfaz microcontrolador Serial UART TTL
  • Protocolo RS422
  • Tipo de Comunicación: Full-Duplex
  • Longitud máx: 1500 metros
  • Velocidad máxima de 2.5 Mbps
  • Emisores máximos: 1, Receptores máximos: 32
  • Tamaño: aprox. 50 x 27 mm
  • Peso: 9 g.

Material de apoyo

Material

Desarrollo

El objetivo de este tutorial es comunicar dos arduinos entre si.

En ambos arduinos se define el "protocolo" en este caso hemos definido como ENCENDER y APAGAR que como el nombre lo dice serán usadas para encender/apagar un led conectado en el esclavo.

El primer arduino "Maestro" mandara la orden de encender/apagar cuando se presione el botón.





Diagrama de conexión



Código master

 Código esclavo
