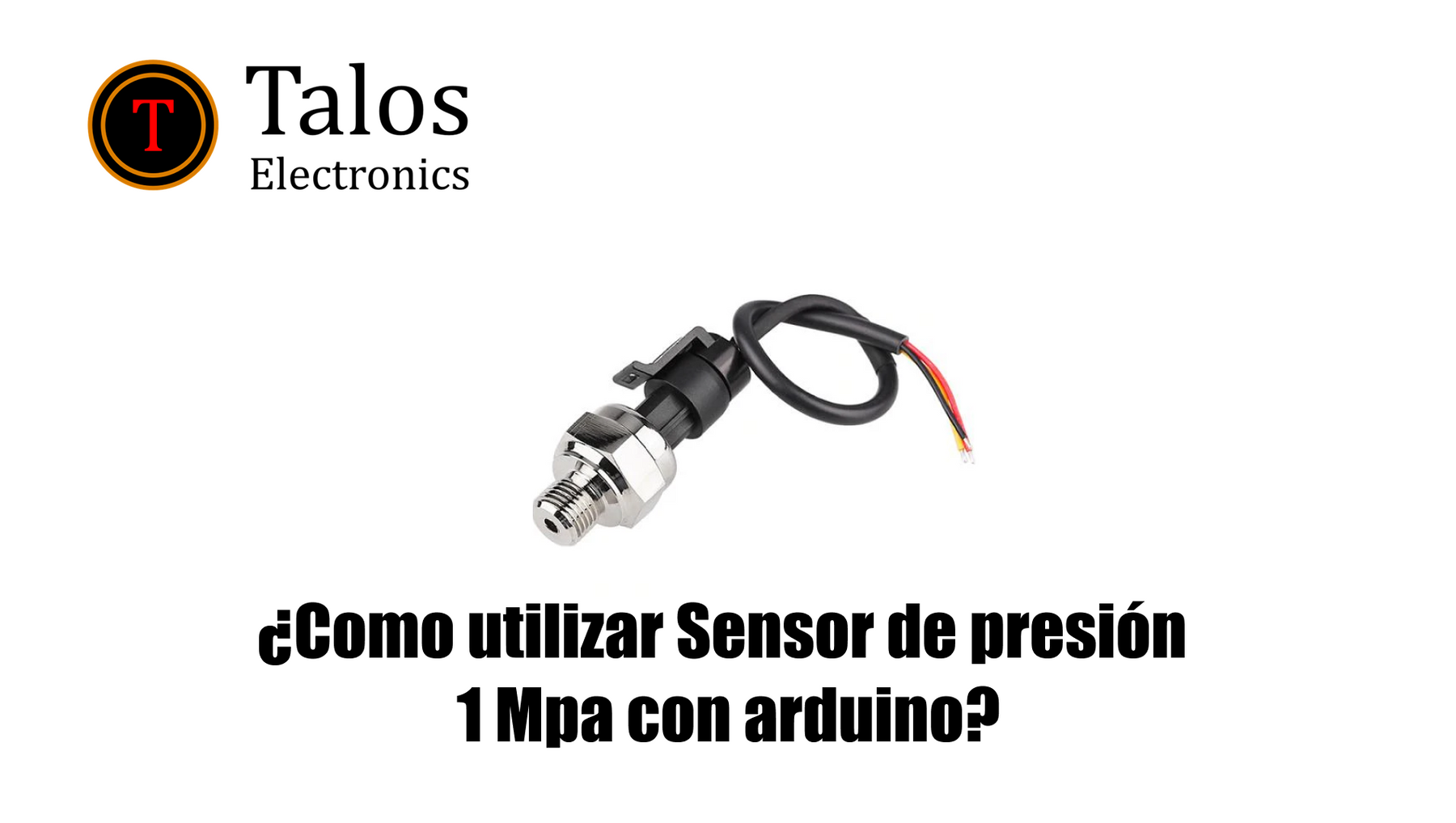

¿Como utilizar Sensor de presión  1 Mpa con arduino?

¿Como utilizar Sensor de presión 1 Mpa con arduino?

 El sensor de presión 1 MPa es un dispositivo versátil para medir presiones hidráulicas y neumáticas, con aplicaciones en sistemas de presión de agua, niveles de columna de agua por presión hidrostática y sistemas de presión constante.



Especificaciones Técnicas

  • Voltaje de funcionamiento: 5 V
  • Voltaje de salida: 0,5-4,5 V
  • Corriente de funcionamiento: ≤ 10 mA
  • Rango de presión: 0 ~ 1 MPa
  • Presión máxima: 1.5 MPa
  • Presión de ruptura: 3.0 MPa
  • Temperatura de funcionamiento: 0 ~ 85 °C
  • Error de temperatura: ± 3,5% FSO
  • Tiempo de respuesta: ≤ 2.0 ms

Materiales Necesarios



Diagrama de conexión



Conecta el sensor de presión a tu microcontrolador siguiendo estos pasos:

  • Vcc (5V): Conecta al pin de 5V del microcontrolador.
  • GND: Conecta al pin de tierra (GND) del microcontrolador.
  • Salida (0,5-4,5 V): Conecta al pin analógico del microcontrolador para leer el voltaje de salida.

2. Programación del Microcontrolador

Utiliza el siguiente código para leer y mostrar los datos del sensor:

  • El voltaje de salida del sensor varía de 0,5 V (0 MPa) a 4,5 V (1 MPa).
  • Utiliza la fórmula de conversión (voltaje - 0,5) * (1.0 / 0.004) para obtener la presión en MPa.

El sensor de presión 1 MPa es una herramienta útil y precisa para diversas aplicaciones industriales y de control. Siguiendo este tutorial, podrás integrarlo en tus proyectos y obtener mediciones de presión confiables.
