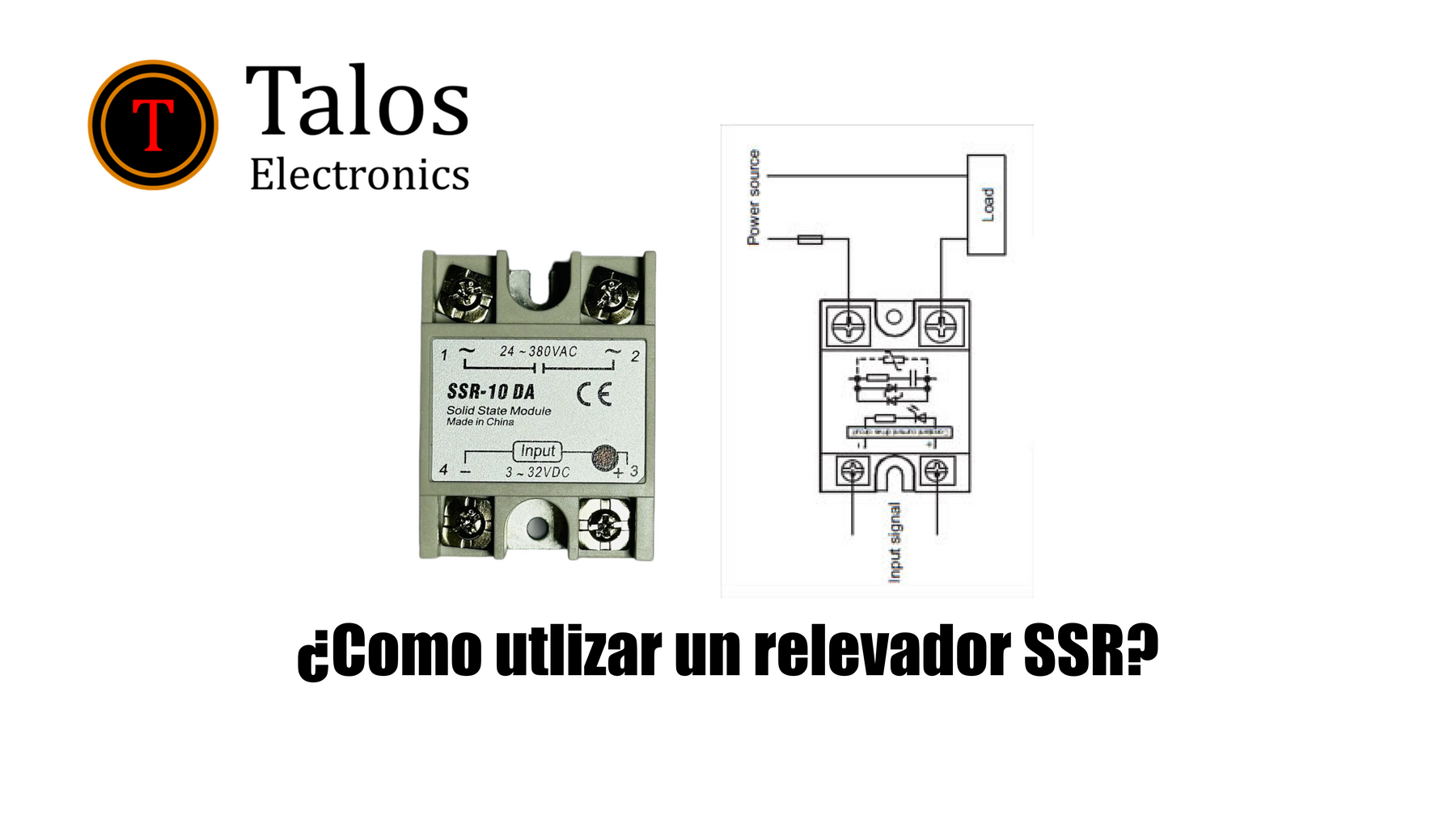

¿Como utlizar un relevador SSR?

¿Como utlizar un relevador SSR?

¿Cómo funciona un SSR?

  • Entrada de control: Un SSR típicamente tiene una entrada de control que acepta una señal de bajo voltaje y corriente, como la proveniente de un microcontrolador, como Arduino, o de sensores.

  • Circuito de control: Esta señal de entrada controla un circuito de activación que puede incluir un optoacoplador para aislar eléctricamente la señal de control de la parte de potencia del relé. Este optoacoplador convierte la señal de entrada en una señal que controla un interruptor semiconductor, generalmente un tiristor o un MOSFET.

  • Parte de potencia: Cuando se activa la entrada de control, el interruptor semiconductor en la parte de potencia se cierra, permitiendo el flujo de corriente a través del SSR. Cuando se desactiva la entrada de control, el interruptor semiconductor se abre, cortando el flujo de corriente.

Ventajas de los SSR:

  1. Sin partes móviles: Como no tiene partes móviles mecánicas, los SSRs tienden a ser más duraderos y confiables que los relés mecánicos.

  2. Conmutación silenciosa: Al no tener un mecanismo mecánico que haga clic o zumbido al cambiar, son más silenciosos en su operación.

  3. Respuesta más rápida: Los SSRs pueden cambiar de estado más rápidamente que los relés mecánicos, lo que los hace útiles en aplicaciones de alta frecuencia.

  4. Aislamiento eléctrico: Muchos SSRs tienen aislamiento óptico entre la entrada de control y la parte de potencia, lo que proporciona una capa adicional de seguridad eléctrica.

Importancia de Utilizar un Relé de Estado Sólido

  1. Fiabilidad: Al carecer de partes mecánicas móviles, los SSR son más confiables y duraderos que los relés electromecánicos, ya que no sufren desgaste mecánico.
  2. Aislamiento Eléctrico: La separación entre el circuito de control y el de potencia en un SSR evita interferencias y protege el circuito de control de posibles sobrecargas o cortocircuitos en el circuito de potencia.
  3. Rapidez de Respuesta: Los SSR tienen tiempos de activación muy rápidos, del orden de milisegundos, lo que los hace ideales para aplicaciones que requieren conmutaciones rápidas y precisas.
  4. Versatilidad y Seguridad: Los SSR son versátiles y seguros, ya que pueden controlar cargas de alta potencia sin riesgo de chispas o arcos eléctricos, lo que los hace ideales para aplicaciones sensibles.

Materiales necesarios:

  1. Arduino Uno
  2. Relevador SSR
  3. Cables de conexión.
  4. Carga (por ejemplo, una lámpara, un motor pequeño, etc.).

Conexiones

Código


Una vez cargado el código, el relé debería encender y apagar la carga conectada cada 5 segundos. Verifica que la carga (lámpara, motor, etc.) funcione correctamente según la activación y desactivación del relé.

Recuerda tener cuidado al manipular cargas de alta potencia y seguir las precauciones de seguridad eléctrica. Siempre verifica las especificaciones del relé y la carga para asegurarte de que estás trabajando dentro de los límites de corriente y voltaje adecuados.
