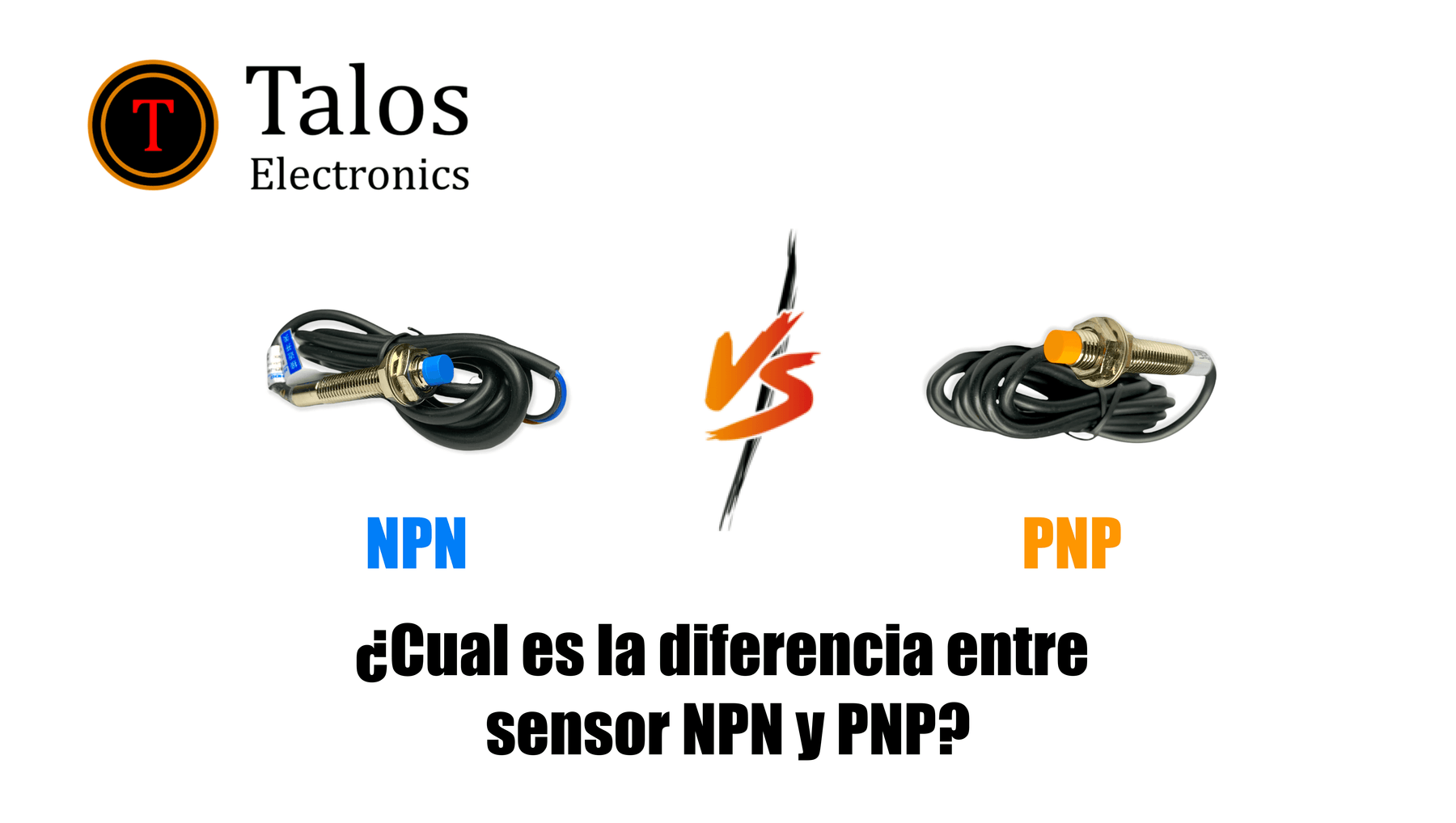

¿Cual es la diferencia entre un sensor npn o pnp?

¿Cual es la diferencia entre un sensor npn o pnp?

Los sensores PNP y NPN son tipos de sensores inductivos o de proximidad que se utilizan para detectar la presencia o ausencia de un objeto.

La principal diferencia entre ellos es la forma en que manejan la lógica de salida y la polaridad de voltaje.

Sensor PNP:

  1. Señal de salida: El sensor PNP produce una señal positiva cuando se activa.

  2. Conexión: En un sensor PNP, generalmente se utiliza una fuente de alimentación común (+Vcc) y el pin de salida (OUT) se conecta al microcontrolador o a la entrada del Arduino.

  3. Conexión a Arduino: Para conectar un sensor PNP a Arduino, el cable de salida del sensor se conecta a un pin digital de entrada en el Arduino. Además, se necesita una resistencia pull-down (generalmente de 10kΩ) conectada entre el pin de entrada del Arduino y tierra (GND) para mantener estable la lectura del pin cuando el sensor no está activo.

Sensor NPN

  1. Señal de salida: El sensor NPN produce una señal negativa (gnd) cuando se activa.

  2. Conexión: En un sensor NPN, se utiliza una fuente de alimentación común (GND) y el pin de salida (OUT) proporciona un voltaje negativo cuando está activo.

  3. Conexión a Arduino: Para conectar un sensor NPN a Arduino, el cable de salida del sensor se conecta a un pin digital de entrada en el Arduino. Se necesita una resistencia pull-up (generalmente de 10kΩ) conectada entre el pin de entrada del Arduino y el voltaje de referencia (+Vcc) para mantener estable la lectura del pin cuando el sensor no está activo.

Conclusión

Para un sensor PNP: Se utiliza un voltaje positivo para la señal de salida y se necesita una resistencia pull-down.
Para un sensor NPN: Se utiliza un voltaje negativo para la señal de salida y se necesita una resistencia pull-up.

Recuerda ajustar el código en Arduino para leer correctamente la señal del sensor dependiendo del tipo (PNP o NPN) que estés utilizando, considerando la lógica de activación de la señal.
