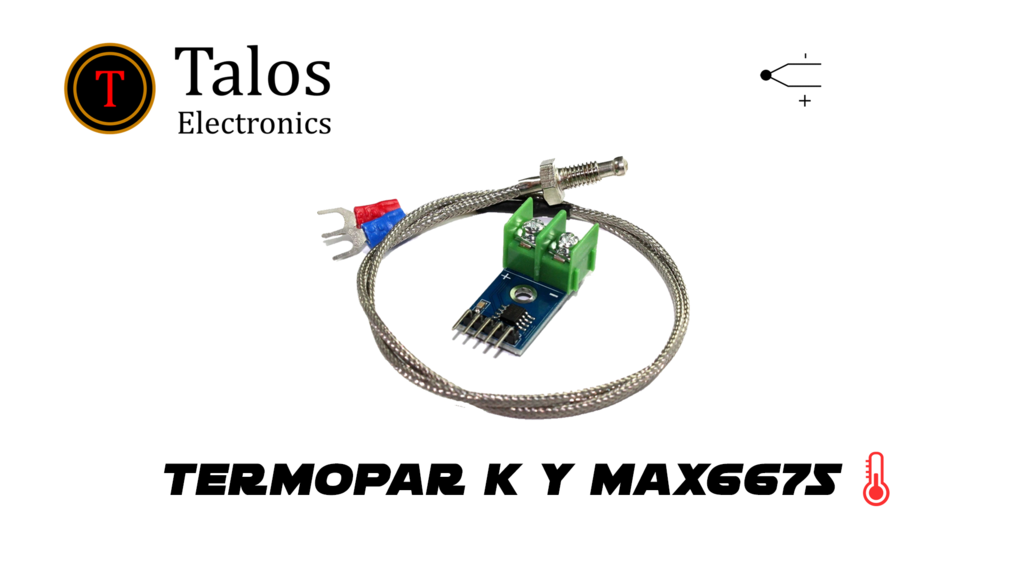

Medir temperatura con termopar tipo K y MAX6675

Es un dispositivo formado por la unión de dos metales distintos que produce una diferencia de potencial muy pequeña µV/°C.

Existen varios tipos de termopares, el termopar tipo K (cromel/alumel) el cromel es una aleación de Ni-Cr, y el alumel es una aleación de Ni-Al.

Tienen un rango de temperatura de 0 °C a +1024 °C y una sensibilidad 41 µV/°C aproximadamente.

Modulo MAX6675 realiza la compensación y linealización de la respuesta del sensor con un ADC.

La resolución es de 0.25ºC el voltaje de alimentación para el modulo va desde 3.0 a 5.5 VCD, por lo que la puedes utilizar con cualquier microcontrolador o tarjeta de desarrollo.

El tiempo de respuesta oscila entre los 170 ms y los 220 ms.

Especificaciones:

• C.I: MAX6675
• Voltaje de operación: 3.3 ~ 5VCD
• Rango de medición: 0~800 °C
• Resolución: 0.25°C
• Comunicación: SPI
• Bit de salida: 12
• Dimensiones Modulo: 38 x 16 x 16 mm
• Peso Modulo: 6 g
• Dimensiones Termopar: 32.2 x 17.8 x 14.2 mm
• Peso Termopar: 16.7 g

Hoja de datos

Material

• Arduino UNO
• Pantalla 20x4 con I2C
• Cables dupont macho hembra 20cm
• Modulo max6675 y termopar k

Tutoriales de apoyo

• ¿Como instalar IDE arduino?
• ¿Como descargar desde github?
• Tutorial como utilizar pantalla lcd con i2c

Desarrollo

 El modulo MAX6675 utiliza el protocolo SPI por lo que debemos incluirla en nuestro programa.

Vamos a obtener la temperatura y la mostraremos en una pantalla lcd 20x4 con interfaz i2c, aunque puede cambiarla por la pantalla de su preferencia.

Para obtener la temperatura crearemos una función llamada leer_termopar(), por lo que solo deberemos llamarla cada que queramos obtener.

La conexión del termopar debe de ir de la siguiente manera, rojo ->(+) y azul ->(-) , como se muestra en la siguiente imagen.

Diagrama de conexión

Código

Resultados

Github Diagramas, códigos, librerías usadas.

Referencias

https://github.com/adafruit/MAX6675-library
