Sensor de flama

Sensor de flama

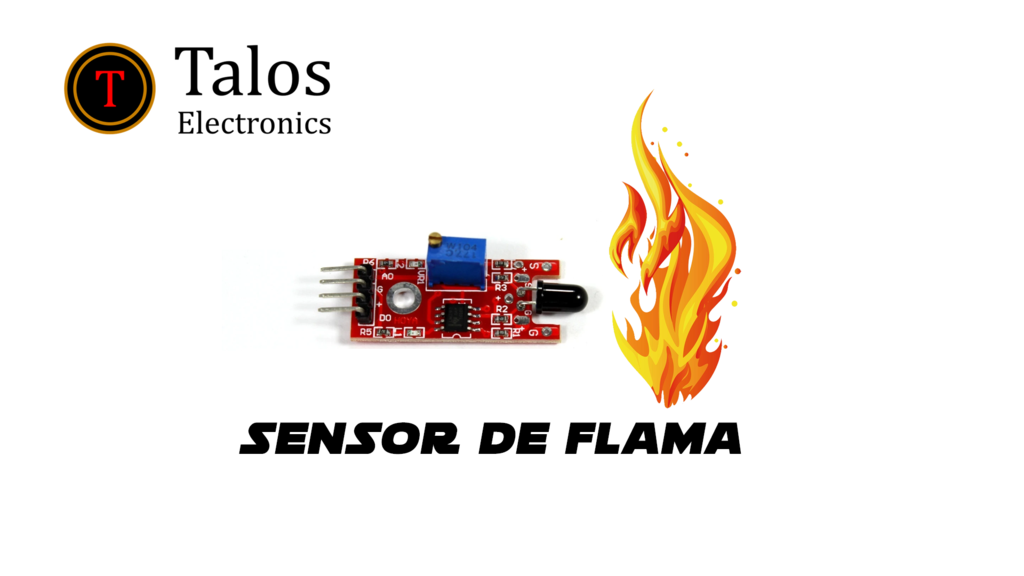

El sensor de flama es un receptor de infrarrojos, puede detectar una llama que emita una radiación en una longitud de onda de 760 a 1100 nm, este sensor puede detectar una distancia máxima de 80 cm.

Especificaciones:

  • Angulo de detección: 60 grados.
  • Voltaje de operación: 3.3 ~ 5 VCD
  • Tipo de salida: digital y analógica
  • Dimensiones: 40.5 x 20.5 x 17 mm
  • Peso: 3 g

Material

Tutoriales de apoyo

Desarrollo

Lo primero que hay que hacer es descargar el repositorio de github e instalar la libreria "LiquidCrystal_I2C" , se recomienda ir al tutorial tutorial como utilizar pantalla lcd con i2c.

El sensor al tratarse de un infrarrojo es sensible a la luz ambiente afectando las mediciones y generando errores, será importante que trabajen en ambientes de luz controlada.

Diagrama de conexión



El código leerá una entrada digital, esa entrada digital provendrá del sensor de flama lo que nos indicara que una chispa o flama se ha detectado en el ambiente.

Por otro lado vamos a leer la salida analógica del sensor sabiendo que la entrada analógica va de 0 a 1023 la mostraremos en porcentaje en una pantalla lcd 16x2 con interfaz i2c.

La salida digital es posible ajustarla con el potenciometro para ajustar cuando se disparara la salida digital.

Código

Resultados

Al sobrepasar el porcentaje de 90% nos mostrara una pantalla de alerta pues ha detectado la flama.

Github Diagramas, códigos, librerías usadas.
