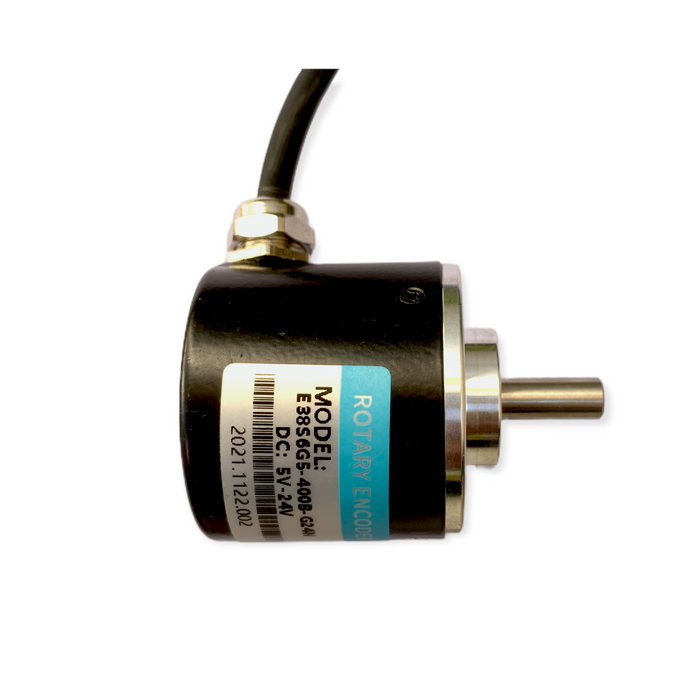

Encoder rotativo incremental de dos fases de 400 pulsos por revolución ideal para medir velocidad/ distancia.
Especificaciones
- Voltaje de alimentación: 5-24V
- Eje: 6*13mm
- Tamaño: 38*35.5mm/1.49*1.39"
- Salida: NPN de 2 fases
- Velocidad mecanica maxima: 5000 R / min
- Frecuencia: 0-20KHz
- Longitud de cable: 1.5 meter
- Modelo e38s6g5
Pinout
- Verde = Fase A
- Blanco = Fase B
- Rojo = Alimentación
- Negro = GND
- Maya (shield) = La maya debe ser conectada a tierra para ayudar a reducir el ruido.
